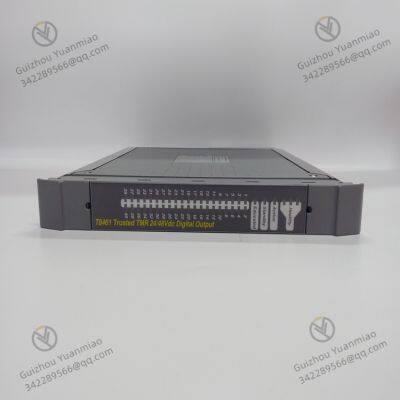

ICS Triplex T8461 Módulo de salida digital TMR 24 Vdc

Control independiente de múltiples canales: El módulo está equipado con 16 canales de salida digital independientes. Cada canal se puede configurar individualmente con lógica de salida (por ejemplo, normalmente abierto/normamente cerrado, salida de nivel/salida de pulso) y admite la conducción de carga de 2A/250V CA o 1A/30V CC. Puede controlar simultáneamente 16 actuadores independientes (por ejemplo, 16 válvulas solenoides o 16 grupos de contactores), lo que satisface los requisitos de control coordinado de múltiples dispositivos.

Dise?o de seguridad en caso de falla: Admite la configuración personalizada del "modo de seguridad en caso de falla". Cuando el módulo detecta fallas internas (por ejemplo, cortocircuito de canal, anomalía de alimentación) o interrupción de la comunicación con el controlador, cambia automáticamente las salidas a un estado seguro preestablecido (por ejemplo, completamente abierto, completamente cerrado o mantener el último estado). Esto evita la operación errónea de los actuadores causada por fallas del módulo y cumple con los requisitos de la norma de seguridad IEC 61508.

Arquitectura redundante de dos canales: Adopta un dise?o redundante de doble canal, donde cada se?al de salida se transmite y monitorea de forma independiente a través de circuitos de hardware duales. Si un canal falla, el otro canal puede asumir el control sin interrupciones, lo que garantiza se?ales de salida ininterrumpidas y satisface el estricto requisito de "cero fallas de punto único" de los sistemas críticos para la seguridad.

Diagnóstico en tiempo real a nivel de canal: Cada canal de salida está equipado con circuitos de monitoreo de corriente y voltaje dedicados para detectar en tiempo real el estado de carga del canal (por ejemplo, circuito abierto, cortocircuito, sobrecarga). Cuando la corriente de carga de un canal supera los 3A (CA) o 1,5A (CC), se activa inmediatamente la protección contra sobrecarga, se informa la información de falla y se corta la salida del canal para evitar la propagación de la falla a otros canales.

Monitoreo del estado del módulo en todo el rango: Integra funciones de monitoreo de voltaje de alimentación, monitoreo de la conexión de comunicación y autoensayo del circuito lógico de hardware. Puede monitorear en tiempo real el voltaje de funcionamiento del módulo (24V CC ±10%), el estado de comunicación con el controlador (por ejemplo, retraso en la transmisión de datos, pérdida de tramas) y el estado de funcionamiento de los chips lógicos internos. Todos los datos de monitoreo se cargan en el controlador en tiempo real a través de un bus de comunicación dedicado, lo que permite a los técnicos de mantenimiento realizar un seguimiento remoto del estado de funcionamiento del módulo.

Retroalimentación precisa de información de falla: El módulo cuenta con almacenamiento de códigos de falla (capaz de almacenar los últimos 50 registros de falla, incluyendo la hora de la falla, el canal de falla y el tipo de falla). En caso de fallas, se proporcionan dobles indicadores a través de indicadores LED (1 luz de estado + 1 luz de falla por canal) y se?ales de alarma del controlador. Esto permite a los técnicos de mantenimiento localizar rápidamente los puntos de falla, reduciendo el tiempo de solución de problemas de fallas en un 60%.

Resistencia a amplias temperaturas y entornos hostiles: Utiliza componentes de grado industrial con un amplio rango de temperaturas de -40℃ a +70℃. La placa PCB está recubierta con un revestimiento conforme a la norma IPC-CC-830 (resistente a la humedad, a la salmuera y al moho). Ha superado la prueba de salmuera ASTM B117 (≥96 horas) y la prueba de calor húmedo IEC 60068-2-30 (40℃, 93% de humedad relativa, 1000 horas), lo que garantiza un funcionamiento estable en entornos extremos como áreas costeras con alta salinidad, entornos altamente corrosivos de talleres químicos y sitios de alta temperatura de centrales eléctricas.

Alta compatibilidad electromagnética (EMC): Cumple con las normas EN 61000-6-2 (inmunidad en entornos industriales) y EN 61000-6-3 (emisión, Clase B). En escenarios de fuerte interferencia electromagnética (por ejemplo, arranque y parada de equipos de alta tensión, funcionamiento de convertidores de frecuencia, rayos), el temblor de la se?al de salida es inferior a 5ms, lo que garantiza la ejecución precisa de los comandos de control sin salidas falsas o operaciones erróneas.

Protección mecánica y estructural: Encerrado en una carcasa metálica con una clasificación de protección IP20 (nivel de placa). Es compatible con la instalación en gabinetes de control industrial estándar de 19 pulgadas. El borde del módulo está dise?ado con estructuras de guía anti-enchufe erróneo para evitar da?os en el hardware causados por la inserción incorrecta de la interfaz durante la instalación. Se utilizan contactos dorados para los conectores para mejorar la confiabilidad del contacto durante la inserción a largo plazo y en entornos hostiles.

Compatibilidad de interfaz estandarizada: Adopta una interfaz de bus de tablero posterior dedicada de alta velocidad de ICS Triplex, que se puede insertar directamente en la ranura dedicada del bastidor del controlador T8110/T8131. El controlador reconoce automáticamente el módulo después de encenderse, eliminando la necesidad de configuración manual de las direcciones del módulo y los parámetros de comunicación, acortando el ciclo de integración del sistema en un 40%. También admite el intercambio en caliente (requiere autorización del controlador), lo que permite el mantenimiento sin apagado y reduce el tiempo de inactividad de producción.

Configuración flexible de software: Compatible con el software de programación Control Studio de ICS Triplex. A través del software, los usuarios pueden personalizar la lógica de salida de cada canal (por ejemplo, ancho de pulso, retraso de salida, estado de seguridad en caso de falla), los umbrales de protección contra sobrecarga y los métodos de alarma de falla. Admite la configuración fuera de línea y la descarga en línea, adaptándose a los requisitos de control de diferentes escenarios industriales (por ejemplo, control de secuencia de conmutación de válvulas, interbloqueo de arranque y parada de bombas).

Compatibilidad y expansión de múltiples sistemas: Además de ser compatible con los propios controladores de ICS Triplex, se puede conectar a los principales controladores de seguridad como el Siemens S7-400H y el Rockwell GuardLogix a través de módulos de conversión de comunicación dedicados. Las se?ales de salida admiten tanto el modo de contacto seco como el modo de contacto húmedo, capaces de accionar diferentes tipos de actuadores, incluyendo contactores de CA, válvulas solenoides de CC y luces indicadoras, ofreciendo una excelente compatibilidad.

Control de reactores químicos: Se utiliza para el control de salida digital de las válvulas de alimentación del reactor, las válvulas de descarga y los contactores del motor del agitador. Los 16 canales controlan diferentes actuadores por separado. Combinado con el modo de seguridad en caso de falla (por ejemplo, cerrar automáticamente las válvulas de alimentación cuando se corta la alimentación), evita accidentes de seguridad causados por sobrepresión o sobretemperatura del reactor. La función de diagnóstico en tiempo real de los canales puede detectar rápidamente la sobrecarga del canal causada por el atascamiento de la válvula, proporcionando alertas tempranas de fallas de equipos.

Sistemas de transporte de oleoductos y gasoductos: Adaptado para controlar las válvulas de cierre y las bombas de presión en oleoductos y gasoductos de larga distancia. La arquitectura redundante del módulo garantiza se?ales de control ininterrumpidas en entornos extremos (por ejemplo, entornos de alta temperatura y alta salinidad en estaciones desatendidas a lo largo del oleoducto). Cuando se detecta una fuga en el oleoducto, el módulo puede cerrar rápidamente la válvula de cierre para evitar la propagación de la fuga de petróleo y gas, cumpliendo con las normas de seguridad de la industria petrolera.

Control de calderas de centrales térmicas: Se utiliza para el control de salida digital de las válvulas de control de agua de alimentación de la caldera, las válvulas de desupercalentamiento y depresurización y las compuertas del ventilador de extracción. Cada canal acciona con precisión la válvula solenoides o el contacto correspondiente, asegurando que los parámetros de la caldera, como el nivel de agua, la temperatura y la presión, se mantengan estables dentro del rango seguro. El dise?o de amplia temperatura del módulo se adapta al entorno de alta temperatura de la sala de calderas, y la función de autodiagnóstico de fallas evita la extinción del fuego de la caldera o la sobrepresión causadas por fallas de válvulas.

Sistema auxiliar de centrales nucleares: Adaptado para controlar equipos auxiliares de grado de seguridad de centrales nucleares (por ejemplo, bombas de enfriamiento de emergencia, válvulas del sistema de inyección de seguridad). El módulo cumple con el nivel de seguridad IEC 61508 SIL 3, y su dise?o redundante y de seguridad en caso de falla satisface los requisitos de seguridad de "defensa en profundidad" de las centrales nucleares. Garantiza que el sistema auxiliar pueda funcionar de forma confiable de acuerdo con la lógica preestablecida en condiciones de funcionamiento extremas, protegiendo la seguridad nuclear.

Sistema de se?ales de metro: Se utiliza para el control de salida digital de los mecanismos de conversión de puntos de vía de trenes de metro y las luces de se?al. El alto rendimiento de EMC del módulo se adapta al entorno de fuerte interferencia electromagnética a lo largo de las líneas de metro (por ejemplo, interferencia de los sistemas de alimentación de tracción). El modo de seguridad en caso de falla asegura que las luces de se?al se cambien automáticamente a rojo cuando la conversión de puntos falla, evitando accidentes de colisión de trenes.

Control de laminadores de acería: Se utiliza para controlar las válvulas solenoides en el sistema hidráulico del laminador y los contactores de los motores de las mesas de rodillos. Los 16 canales pueden controlar simultáneamente los actuadores en diferentes partes del laminador, cooperando con el controlador para lograr una regulación precisa del ritmo de laminación. La resistencia a las vibraciones del módulo (conforme a la norma IEC 60068-2-6: 5Hz a 150Hz, aceleración de 2g) se adapta al entorno de alta vibración del laminador, asegurando la ejecución estable de los comandos de control.
