Descripción del producto
【
I. Descripción general del producto

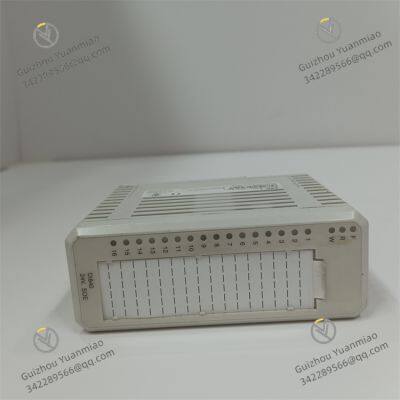

El módulo de entrada digital de alto rendimiento ABB DI840 3BSE020836R1 adopta una estructura compacta, y sus dimensiones generales se han optimizado cuidadosamente para encajar perfectamente en los gabinetes de control industrial estándar. Su peque?o tama?o no solo ahorra espacio de instalación, sino que también facilita la instalación flexible en disposiciones de gabinetes complejas, integrándose fácilmente tanto en los gabinetes centralizados de los grandes sistemas de control industrial como en los espacios reducidos de los equipos de automatización peque?os. El módulo es liviano, lo que facilita en gran medida la operación de los instaladores, reduce la intensidad laboral durante la instalación y, al mismo tiempo, reduce los costos adicionales durante el transporte.
La carcasa está hecha de materiales industriales de alta resistencia y resistencia a la corrosión, con excelentes prestaciones de protección. Puede resistir eficazmente el impacto de factores adversos comunes en los sitios industriales, como polvo, manchas de aceite y leves choques, proporcionando una sólida barrera de protección para los componentes electrónicos precisos internos, garantizando que el módulo pueda seguir operando de forma estable durante mucho tiempo en entornos industriales hostiles y prolongando la vida útil del módulo.
La función central del módulo DI840 es la recopilación y transmisión de se?ales digitales. Puede conectarse a diversos dispositivos que generen se?ales de conmutación, como interruptores de fin de carrera, botones, contactos de relé, interruptores de proximidad, etc. Recoge con precisión el estado de encendido y apagado de estos dispositivos (por ejemplo, el arranque y parada de equipos, la apertura y cierre de válvulas, alarmas de fallos, etc.) en forma de se?ales digitales y los transmite en tiempo real al sistema de control superior, proporcionando información de estado del sitio en primera mano para la toma de decisiones del sistema de control. Es una parte importante del enlace de recopilación de datos en el sistema de control de automatización industrial.
II. Parámetros de rendimiento
(1) Características eléctricas
Voltaje de alimentación: Utiliza una alimentación de corriente continua de 24 VDC. Esta especificación de voltaje es un estándar universal en el campo industrial y es perfectamente compatible con la mayoría de los sistemas de alimentación de corriente continua industriales. No se necesitan dispositivos de conversión de energía adicionales, lo que simplifica el dise?o de la alimentación del sistema, reduce el riesgo de fallos causados por la incompatibilidad de la alimentación y también facilita a los usuarios acceder rápidamente a la red de alimentación existente.
Consumo de energía: En condiciones normales de funcionamiento, el consumo de energía del módulo es extremadamente bajo, solo alrededor de [valor específico de consumo de energía, como 2,5 W]. El dise?o de bajo consumo no solo es favorable para reducir el consumo de energía de todo el sistema de automatización, en línea con la tendencia de desarrollo de conservación de energía y protección ambiental, sino que también puede reducir la generación de calor del propio módulo, evitar afectar el rendimiento y la vida útil de los componentes electrónicos internos debido al sobrecalentamiento y mejorar la estabilidad del módulo durante el funcionamiento continuo a largo plazo.
(2) Características de entrada
Tipo de entrada: Admite dos tipos de entrada digital: contactos secos y contactos húmedos. La entrada de contacto seco no requiere una fuente de alimentación externa y es adecuada para conectar diversos interruptores de contacto mecánico, como botones, interruptores de fin de carrera, etc. El encendido y apagado de su se?al solo está determinado por el cierre y apertura de los contactos; la entrada de contacto húmedo requiere una se?al de voltaje específica externa y se puede conectar a dispositivos que emitan activamente se?ales digitales, como sensores fotoeléctricos e interruptores de proximidad, con amplia compatibilidad de dispositivos, lo que puede satisfacer las necesidades de recopilación de se?ales en diferentes escenarios industriales.
Número de canales de entrada: El módulo está equipado con 16 canales de entrada digital independientes, que pueden conectar 16 fuentes de se?al digital diferentes al mismo tiempo para realizar la recopilación sincrónica del estado de múltiples equipos o múltiples puntos de monitoreo. Este dise?o mejora significativamente la eficiencia de la recopilación de se?ales. En escenarios industriales donde se necesitan monitorear una gran cantidad de se?ales de conmutación, como el monitoreo del estado de múltiples estaciones en una línea de producción automatizada y la retroalimentación del estado de múltiples componentes de grandes equipos, puede reducir eficazmente el número de módulos necesarios, reducir los costos del sistema y la complejidad del cableado.
Rango de voltaje de entrada: Para la entrada de contacto húmedo, el rango de voltaje admitido suele ser de 18 - 30 VDC, que es compatible con la se?al de voltaje estándar de 24 VDC común en los sitios industriales, garantizando una conexión estable con varios sensores y dispositivos que emitan se?ales digitales de 24 VDC y garantizando la precisión de la recopilación de se?ales.
Tiempo de respuesta: El tiempo de respuesta de la se?al de entrada es extremadamente corto, generalmente en el rango de [tiempo de respuesta específico, como 1 ms - 10 ms] (se puede ajustar según los parámetros reales). La capacidad de respuesta rápida permite que el módulo capture en tiempo real los cambios de estado de la se?al de entrada, como se?ales de fallo repentino de equipos, se?ales de parada de emergencia, etc., garantizando que el sistema de control pueda responder rápidamente y mejorando la seguridad y controlabilidad del proceso de producción industrial.
(3) Comunicación e integración
Interfaz de comunicación: El módulo intercambia datos con el sistema de control superior a través del bus de comunicación exclusivo de ABB (por ejemplo, Profibus - DP, EtherCAT, etc., según la configuración real del módulo). Estos buses de comunicación exclusivos tienen las características de alta velocidad, estabilidad y fuerte capacidad de anti - interferencia, lo que puede garantizar que las se?ales digitales recopiladas se transmitan rápidamente y con precisión al sistema de control, satisfaciendo los requisitos de tiempo real de la automatización industrial.
Compatibilidad del sistema: Tiene una perfecta compatibilidad con los sistemas de control de la serie AC800M y otras series de ABB, y se puede conectar directamente al bus del sistema sin dispositivos de conversión de interfaz adicionales, simplificando el proceso de integración del sistema. Al mismo tiempo, a través de una configuración y conversión de protocolos adecuados, también puede conectarse a sistemas de control de otras marcas, con cierta apertura y flexibilidad, ampliando su rango de aplicación.
(4) Fiabilidad y protección
Aislamiento de canales: Se adopta la tecnología de aislamiento eléctrico entre cada canal de entrada y entre el canal y el circuito interno del módulo, con un voltaje de aislamiento de más de [voltaje de aislamiento específico, como 2500 V CA]. Este dise?o de aislamiento puede prevenir eficazmente la interferencia de se?ales entre diferentes canales, evitar el impacto en el funcionamiento normal de otros canales debido a una falla en un canal (por ejemplo, cortocircuito, sobrevoltaje) y, al mismo tiempo, proteger el circuito interno del módulo y el sistema de control superior de fallos eléctricos externos, mejorando la fiabilidad de todo el sistema.
Protección contra sobrevoltaje y sobrecorriente: Cada canal de entrada está equipado con un circuito de protección contra sobrevoltaje y sobrecorriente. Cuando la se?al de entrada tiene un voltaje o corriente que excede el rango normal, el circuito de protección actuará rápidamente para limitar la corriente o voltaje anormal, previniendo da?os a los componentes internos del módulo. Por ejemplo, cuando un dispositivo externo se conecta erróneamente a un voltaje excesivamente alto, el circuito de protección puede cortar en tiempo real la entrada anormal del canal, garantizando la seguridad de otras partes del módulo y de todo el sistema.
Función de autodiagnóstico: Tiene una función de autodiagnóstico perfecta, que puede monitorear en tiempo real el estado de alimentación, el estado de comunicación y el estado de funcionamiento de cada canal del módulo. Cuando se detecta una falla del propio módulo (por ejemplo, fallo de alimentación, interrupción de comunicación) o una falla de canal (por ejemplo, cortocircuito de canal, desconexión), generará automáticamente un código de fallo y subirá la información de fallo al sistema de control a través del bus de comunicación. Al mismo tiempo, la luz indicadora de fallo correspondiente en el módulo se encenderá, proporcionando una guía intuitiva para que el personal de mantenimiento localice rápidamente el punto de fallo, acortando el tiempo de resolución y reparación de fallos y mejorando la disponibilidad del sistema.
Adaptabilidad ambiental
Rango de temperatura de funcionamiento: Puede funcionar de forma estable en un amplio rango de temperatura de - 25 °C a + 70 °C. Ya sea en lugares industriales al aire libre fríos (por ejemplo, control de equipos mineros en el invierno del norte) o en talleres de producción de alta temperatura (por ejemplo, talleres de metalurgia y química), el módulo puede mantener un rendimiento de funcionamiento normal, garantizando la continuidad y precisión de la recopilación de se?ales digitales.
Adaptabilidad a la humedad: Puede funcionar de forma fiable en un entorno con una humedad relativa del 5% - 95% (sin condensación). En entornos industriales húmedos (por ejemplo, fábricas de papel, fábricas de alimentos), no causará degradación del rendimiento del circuito o fallos de cortocircuito debido a problemas de humedad, garantizando el funcionamiento estable del módulo en diferentes condiciones de humedad.
Resistencia a vibraciones y impactos: Ha pasado pruebas rigurosas de vibración e impacto y tiene una buena resistencia a vibraciones e impactos. Puede soportar vibraciones con una frecuencia de vibración de [rango de frecuencia específico, como 10 Hz - 500 Hz] y una aceleración de [valor de aceleración específico, como 10 g], así como impactos con una aceleración de impacto de [valor de aceleración de impacto específico, como 30 g], garantizando que el módulo pueda seguir funcionando de forma estable sin verse afectado por vibraciones e impactos durante el transporte, la instalación y cuando funciona cerca de equipos con grandes vibraciones (por ejemplo, prensas, trituradoras).
III. Escenarios de aplicación
(1) Líneas de producción automatizadas en la industria manufacturera
En las líneas de producción automatizadas de industrias manufactureras, como la fabricación de automóviles, equipos electrónicos y procesamiento mecánico, el módulo DI840 se utiliza ampliamente. Puede conectarse a varios interruptores de fin de carrera en la línea de producción para monitorear si la pieza está en su lugar; conectarse a interruptores de botón para recibir comandos de los operadores, como arranque, parada y parada de emergencia; conectarse a los contactos de alarma de fallo de equipos para obtener en tiempo real el estado de funcionamiento de los equipos. Por ejemplo, en una línea de producción de soldadura de automóviles, el módulo recopila las se?ales de estado de funcionamiento de cada robot de soldadura (por ejemplo, si la soldadura se ha completado, si hay atascos), las se?ales de estado de funcionamiento de la cinta transportadora (por ejemplo, si está transportando normalmente, si se ha desviado), etc., y transmite estas se?ales al sistema de control de la línea de producción. El sistema de control coordina el ritmo de trabajo de cada dispositivo según estas se?ales. Cuando se produce una anomalía en un cierto enlace, puede emitir en tiempo real comandos para pausar los procesos relevantes, evitar la producción de productos no conformes y mejorar la eficiencia de producción y la calidad de los productos.
(2) Industria petrolera y química
En el proceso de producción petrolera y química, hay una gran cantidad de equipos, como bombas, válvulas, compresores, etc. El estado de arranque y parada de estos equipos, el estado de apertura y cierre de las válvulas, las se?ales de interbloqueo de seguridad, etc., necesitan ser monitoreados en tiempo real. El módulo DI840 puede conectarse a los contactos de retroalimentación de estado de estos equipos para recopilar sus se?ales digitales y transmitirlas al sistema de control distribuido (DCS). Por ejemplo, en el sistema de transporte de oleoducto de petróleo crudo, el módulo recopila las se?ales de estado de apertura y cierre de las válvulas en cada sección del oleoducto, las se?ales de funcionamiento/parada de las bombas, las se?ales de acción de los interruptores de presión (por ejemplo, alarma de sobrepresión), etc. El sistema DCS monitorea todo el proceso de transporte en tiempo real según estas se?ales. Cuando detecta que la válvula no se abre según las instrucciones, la bomba se detiene anormalmente o la presión excede el estándar, puede iniciar inmediatamente el programa de interbloqueo de seguridad correspondiente, como cerrar los equipos corriente arriba y corriente abajo relevantes, emitir alarmas sonoras y luminosas, etc., para prevenir la expansión de accidentes y garantizar la seguridad de producción.
(3) Industria eléctrica
En lugares como subestaciones y centrales eléctricas en el sistema eléctrico, el módulo DI840 se utiliza para recopilar se?ales de estado de diversos equipos de interruptores. Por ejemplo, en las subestaciones, recopila el estado de apertura y cierre de los interruptores de circuito, las se?ales de posición de los disyuntores, las se?ales de estado de los interruptores de puesta a tierra, etc.; en las centrales eléctricas, recopila el estado de arranque y parada de equipos auxiliares de turbinas de vapor y generadores (por ejemplo, bombas de aceite de lubricación, bombas de agua de refrigeración), las se?ales de acción de dispositivos de protección de seguridad (por ejemplo, protección contra sobrevelocidad, protección contra sobretemperatura), etc. Estas se?ales se transmiten al sistema de monitoreo eléctrico. A través del sistema de monitoreo, el personal de operación y mantenimiento puede conocer en tiempo real el estado de funcionamiento de los equipos. Cuando el equipo está en un estado anormal, pueden tratarlo en tiempo real para garantizar el funcionamiento estable del sistema eléctrico. Al mismo tiempo, las se?ales recopiladas por el módulo también son una base importante para el control automático y la protección de interbloqueo del sistema eléctrico, proporcionando soporte de datos para la realización de gestión no atendida e inteligente del sistema eléctrico.
(4) Industria metalúrgica
En el proceso de fundición de hierro, acero y metales no ferrosos en la industria metalúrgica, el entorno suele ser hostil, y factores como alta temperatura, polvo y vibración tienen altos requisitos para la fiabilidad de los equipos. El módulo DI840 puede funcionar de forma estable en este entorno y se utiliza para recopilar se?ales de estado de diversos equipos. Por ejemplo, en el sistema de horno alto de una fábrica de acero, recopila las se?ales de interruptores de nivel de silos del sistema de alimentación del horno alto (por ejemplo, lleno, vacío), las se?ales de estado de apertura y cierre de las válvulas del horno de aire caliente, las se?ales de estado de funcionamiento de la bomba de agua en el sistema de refrigeración, etc. Estas se?ales se transmiten al sistema de control del horno alto. El sistema de control controla el ritmo de alimentación, ajusta el estado de funcionamiento del horno de aire caliente y garantiza el funcionamiento normal del sistema de refrigeración según estas se?ales. Cuando se produce una anomalía en una se?al clave, como la parada de la bomba de agua de refrigeración, el sistema de control puede tomar medidas rápidas, como reducir la carga del horno alto, iniciar la bomba de respaldo, etc., para prevenir que los equipos de alta temperatura se da?en debido a un enfriamiento insuficiente y garantizar el progreso continuo y estable del proceso de fundición.
】,
