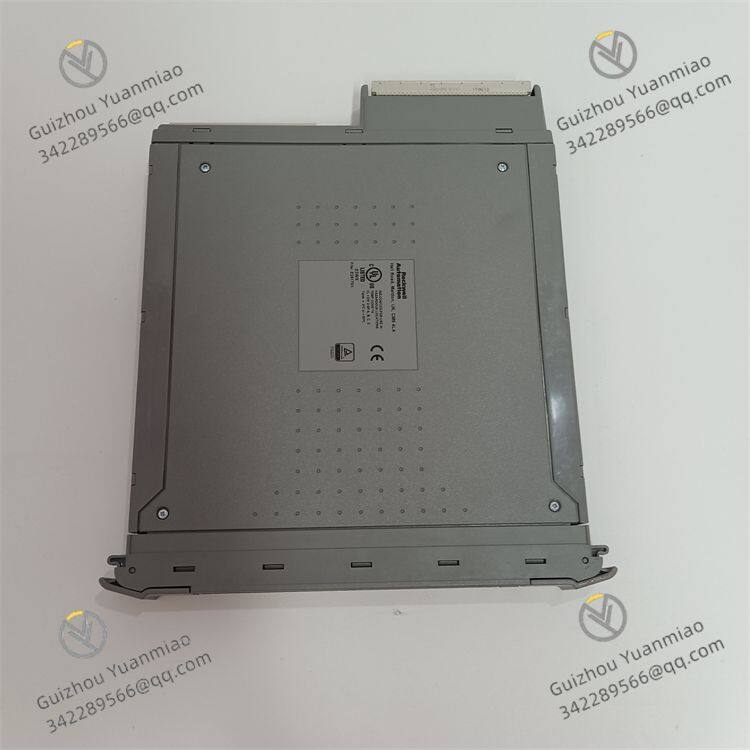

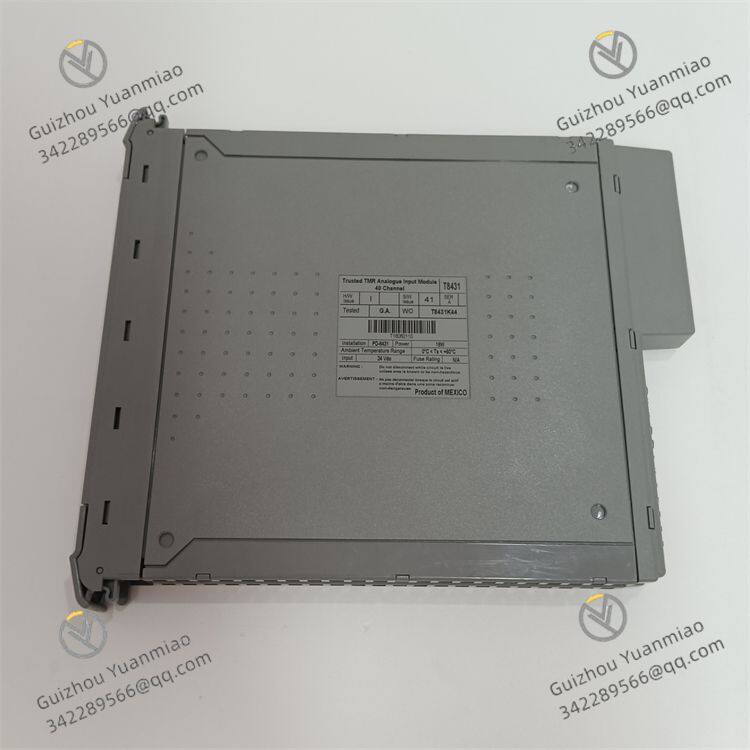

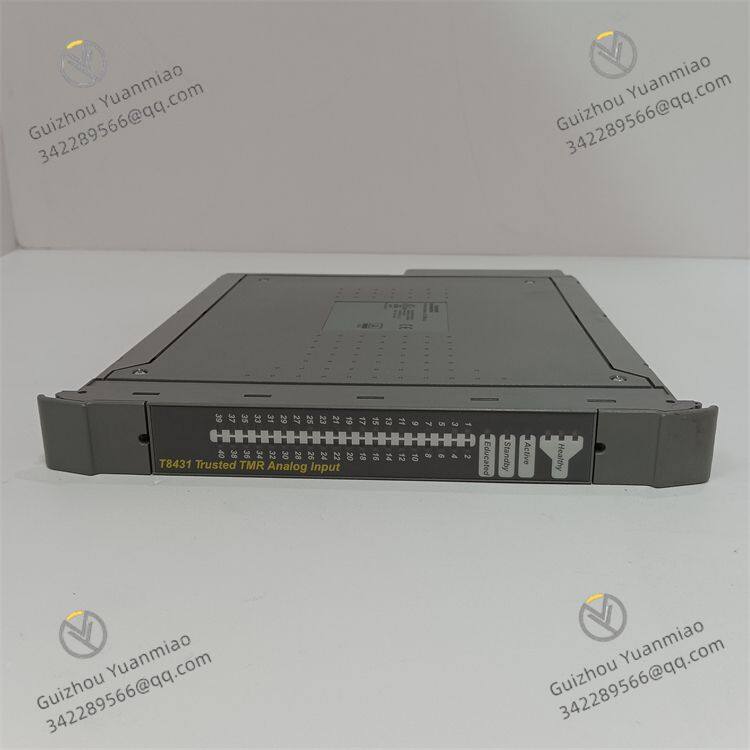

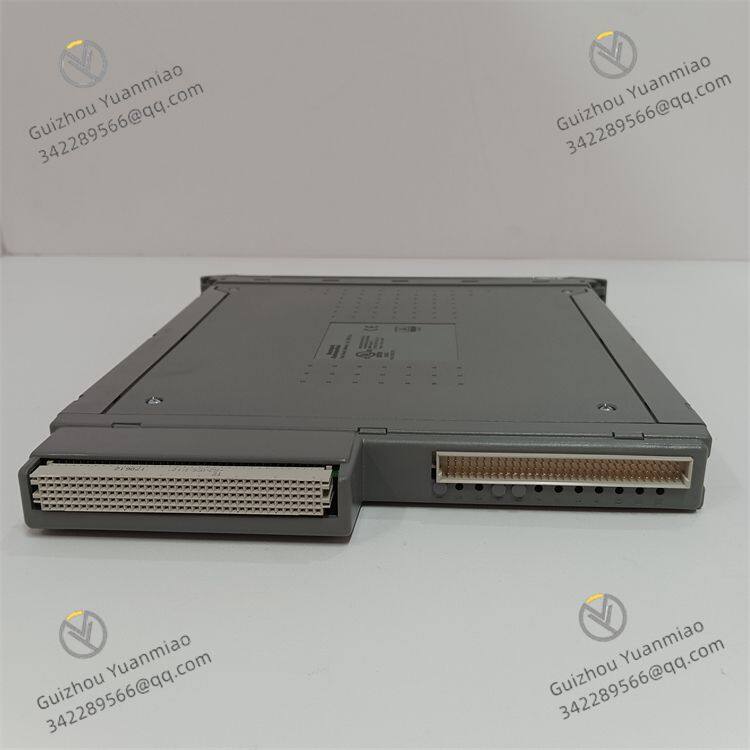

ICS TRIPLEX T8431 Módulo de entrada analógica

ICS TRIPLEX T8431 es un módulo de entrada analógica. En industrias como petroquímica, energía eléctrica y transporte ferroviario, que tienen requisitos extremadamente estrictos para la fiabilidad y estabilidad del sistema, ofrece una sólida garantía para los enlaces de recopilación y transmisión de datos en el proceso de producción con su excelente rendimiento.

•


• Parámetros de alimentación: Utiliza una alimentación de 24V DC. Esta entrada de alimentación DC común tiene amplia aplicabilidad y estabilidad en entornos industriales. Al mismo tiempo, su dise?o de alimentación tiene una buena capacidad de anti-interferencia, que puede resistir efectivamente la interferencia del complejo entorno electromagnético en los sitios industriales sobre la alimentación, garantizando que el módulo pueda obtener una alimentación estable y pura en diferentes condiciones de trabajo y garantizando su funcionamiento estable.

•


• Parámetros de canal de entrada: El módulo puede soportar hasta 40 canales de entrada analógica. La gran cantidad de canales le permite recopilar una gran cantidad de se?ales analógicas de transmisores, sensores y otros dispositivos de campo al mismo tiempo. Ya sea la monitorización de parámetros de funcionamiento de muchos dispositivos en líneas de producción industriales a gran escala o la recopilación de datos en múltiples enlaces de procesos tecnológicos complejos, el T8431 puede manejarlo con facilidad, satisfaciendo las necesidades de adquisición de se?ales de proyectos industriales de diferentes escalas.

•


• Parámetros de rango de se?al de entrada: En términos de entrada de voltaje, puede soportar diversos rangos de voltaje comunes como ±10V, 0-10V, 0-5V, 1-5V DC; el rango de entrada de corriente cubre 0-20mA, 4-20mA DC. Tal configuración de rango de se?al de entrada amplia y flexible permite que el T8431 se conecte sin problemas con diversos dispositivos de campo con diferentes especificaciones de salida, sin necesidad de dispositivos adicionales de conversión de se?ales complejos, lo que simplifica en gran medida el dise?o del sistema y el trabajo de cableado, y reduce los costos y la complejidad de la construcción del sistema.

•


• Parámetros de precisión de muestreo: La precisión de muestreo está entre ±0.1% y ±1%. En el campo de la automatización industrial, este nivel de precisión puede satisfacer la mayoría de los escenarios de aplicación con altos requisitos para la precisión de recopilación de datos. Por ejemplo, en el proceso de producción química, para la medición precisa de parámetros clave como temperatura, presión y flujo, el T8431 puede garantizar que los datos recopilados reflejen con precisión la situación real en el campo, proporcionando una base confiable para las decisiones de control posteriores, y garantizando el control preciso del proceso de producción y la estabilidad de la calidad del producto.

•


•


•


• Parámetros de resolución: Tiene una resolución de 16 bits, lo que significa que la conversión digital de se?ales analógicas del módulo es más refinada y puede capturar cambios más sutiles en la se?al. En el escenario de monitorización del estado de funcionamiento de equipos industriales, una alta resolución puede identificar con mayor precisión las peque?as fluctuaciones en los parámetros de funcionamiento del equipo, detectar riesgos de fallo potenciales con anticipación, mejorar la puntualidad y la eficacia del mantenimiento del equipo, y reducir las tasas de fallo y los costos de mantenimiento del equipo.

•


• Parámetros de aislamiento: Hay una tensión de aislamiento de 500V DC entre el lado de campo y el lado del sistema. Este dise?o de aislamiento puede prevenir efectivamente que la interferencia eléctrica del lado de campo se conduzca al lado del sistema, proteger el sistema de control de la interferencia eléctrica externa y mejorar la estabilidad y la fiabilidad del funcionamiento del sistema. Al mismo tiempo, su relación de rechazo de modo común es mayor de 120 dB, lo que aumenta aún más la capacidad del módulo para suprimir se?ales de interferencia de modo común, garantizando que la recopilación y transmisión de se?ales analógicas no se vean interferidas en entornos electromagnéticos complejos, y garantizando la precisión e integridad de los datos.

•


• Parámetros de temperatura: El rango de temperatura de funcionamiento está dise?ado para estar entre -40°C y +70°C, y el rango de temperatura de almacenamiento es de -40°C a +85°C. Tal amplio rango de adaptación a la temperatura permite que el T8431 funcione normalmente en diferentes condiciones climáticas en todo el mundo y en diversos entornos industriales extremos. Ya sea en instalaciones industriales al aire libre frías en la región ártica o dispositivos industriales de alta temperatura que funcionan en desiertos calurosos, este módulo puede funcionar de forma estable, mostrando una fuerte adaptabilidad ambiental y fiabilidad.

•


• Parámetros de humedad: La humedad relativa puede adaptarse a condiciones ambientales del 5% al 95% (sin condensación). En entornos de producción industrial, los cambios de humedad son comunes. La buena adaptabilidad a la humedad del T8431 garantiza que en talleres de producción húmedos, instalaciones industriales costeras y otros entornos con alta humedad, los circuitos internos del módulo no tendrán fallos como cortocircuitos y corrosión debido a problemas de humedad, garantizando el funcionamiento estable a largo plazo del sistema.

•


• Parámetros físicos: En términos de tama?o, es aproximadamente de 16 cm x 16 cm x 12 cm. El dise?o de volumen razonable lo hace fácil de instalar y distribuir en diversos gabinetes de control y carcazas de equipos sin ocupar demasiado espacio. En términos de peso, el peso moderado tiene en cuenta la comodidad de la instalación y el transporte, facilitando la operación de los trabajadores de construcción y mantenimiento en el campo. Al mismo tiempo, su carcasa está hecha de materiales fuertes y duraderos con buena resistencia mecánica, que puede resistir efectivamente da?os físicos como golpes y vibraciones que pueden ocurrir en sitios industriales, proporcionando una protección confiable para los circuitos internos de precisión.

•


• Tecnología de Triple Modular Redundancy (TMR): El T8431 adopta la avanzada tecnología TMR, equipando cada canal de entrada analógica con tres circuitos frontales analógicos completamente independientes. Durante el funcionamiento, la se?al de entrada se muestra de forma sincrónica y se convierte de analógica a digital por estos tres circuitos frontales independientes respectivamente. La unidad lógica de votación dentro del módulo comparará y diagnosticará en tiempo real estas tres se?ales digitales independientes. Cuando se produzca un fallo de hardware o un error transitorio en uno de los circuitos frontales o en el proceso de conversión, la unidad lógica de votación puede identificarlo rápidamente, bloquear la se?al errónea y enviar la se?al correcta al sistema de control posterior. Este dise?o mejora en gran medida la tolerancia a fallos del sistema. Incluso si uno o dos canales fallan, aún puede garantizar que el valor analógico proporcionado al controlador sea confiable y preciso, evitando efectivamente errores de recopilación de datos del sistema causados por fallos de un solo punto, que pueden provocar accidentes de producción, y garantizando fuertemente la seguridad y el funcionamiento continuo del sistema de control.

•


• Adquisición de datos de alta precisión: Con su excelente dise?o de hardware y algoritmos avanzados, el T8431 puede lograr la adquisición de se?ales analógicas de alta precisión. Puede alcanzar un nivel muy alto de precisión tanto al capturar se?ales débiles como al medir con precisión se?ales fuertes. En aplicaciones industriales prácticas, como la monitorización precisa de voltaje y corriente en sistemas eléctricos y el control preciso de temperatura y presión en reactores en la industria química, la adquisición de datos de alta precisión proporciona datos básicos de soporte para la gestión refinada del proceso de producción, ayudando a las empresas a mejorar la eficiencia de producción, reducir el consumo de energía, mejorar la calidad del producto y fortalecer su competitividad en el mercado.

•


• Auto-diagnóstico y aislamiento de fallos: El módulo tiene funciones de diagnóstico automático y auto-prueba completas y potentes. Durante el funcionamiento, monitoriza continuamente en tiempo real su propio estado de hardware, el proceso de adquisición de se?ales, los enlaces de transmisión de datos, etc. Una vez detectado cualquier fallo potencial, como el envejecimiento de componentes de circuito frontal en un determinado canal, el circuito abierto o corto de las líneas de transmisión de se?ales, la anomalía de los chips de conversión analógico-digital, etc., puede emitir una alarma inmediatamente y, a través del registrador de fallos con marca de tiempo incorporado, registrar en detalle la hora, el tipo, la ubicación específica y los parámetros relacionados del fallo. Al mismo tiempo, el módulo puede aislar rápidamente el fallo para evitar que se propague y afecte el funcionamiento de otros canales normales, garantizando que todo el sistema pueda mantener aún funciones básicas en caso de fallos parciales, proporcionando una base precisa para que los trabajadores de operación y mantenimiento localicen y resuelvan rápidamente los fallos, reduciendo efectivamente el tiempo de inactividad del equipo y mejorando la disponibilidad general del equipo.

•


• Configuración flexible de rango de entrada: Como se mencionó anteriormente, el T8431 admite una variedad de se?ales de entrada de voltaje y corriente con diferentes rangos. Esta característica de configuración flexible le permite conectarse directamente a diversos transmisores, sensores y otros dispositivos comunes de campo en el mercado sin acondicionamiento o conversión de se?ales adicionales. En la implementación de proyectos industriales prácticos, las empresas pueden seleccionar sensores de diferentes especificaciones según las necesidades de diferentes enlaces de producción. La fuerte compatibilidad y la configuración flexible de entrada del T8431 simplifican en gran medida el trabajo de integración del sistema, reducen los costos de construcción y mantenimiento del sistema y mejoran la eficiencia de implementación del sistema.

•


•


•


• Función de intercambio en caliente: Admite la operación de intercambio en caliente, es decir, el módulo se puede extraer y reemplazar sin apagar el sistema. Esta función es de gran importancia en la producción industrial. Cuando el módulo falla y necesita ser reemplazado, los trabajadores de operación y mantenimiento no necesitan apagar todo el sistema de control. Solo necesitan extraer el módulo defectuoso e insertar un nuevo módulo de repuesto en estado activo según los procedimientos de operación estándar. El sistema puede identificar y reconfigurar automáticamente el nuevo módulo para reanudar el funcionamiento normal. La función de intercambio en caliente evita efectivamente la interrupción de producción causada por el apagado del sistema para el mantenimiento del equipo, reduce las pérdidas económicas de las empresas y mejora la continuidad y la estabilidad de la producción.

•


• Registro de secuencia de eventos en tiempo real (SOE): Tiene una función SOE integrada con una resolución de hasta 1 ms. Cuando cambie el estado de la se?al de campo, el módulo puede registrar la secuencia de eventos con una precisión temporal extremadamente alta y transmitir esta información al sistema de control en tiempo oportuno. En los sistemas de automatización industrial, el registro preciso de tiempo de algunos eventos clave es crucial, como los eventos de desconexión por fallo en sistemas eléctricos, los eventos de parada de emergencia en la producción química, etc. La función SOE del T8431 proporciona a las empresas pistas de tiempo precisas para analizar el estado de funcionamiento del sistema y solucionar las causas de los problemas, ayudando a localizar rápidamente la causa raíz de los problemas, formular soluciones efectivas y mejorar la capacidad de control del proceso de producción de las empresas.

•


• Buena compatibilidad electromagnética (EMC): En entornos industriales, la interferencia electromagnética está presente en todas partes. El T8431 ha considerado completamente los problemas de compatibilidad electromagnética en el dise?o y la fabricación. A través de diversas medidas, como la optimización del dise?o del circuito, la adopción de tecnología de blindaje y la adición de circuitos de filtrado, tiene una buena capacidad de anti-interferencia electromagnética. Puede recopilar y transmitir se?ales analógicas de forma estable en entornos de fuerte interferencia electromagnética, como cerca de motores grandes, convertidores de frecuencia, soldadores eléctricos y otros equipos, sin verse afectado por la interferencia electromagnética externa, garantizando la precisión y la fiabilidad de los datos y garantizando el funcionamiento normal del sistema de control en entornos electromagnéticos complejos.
