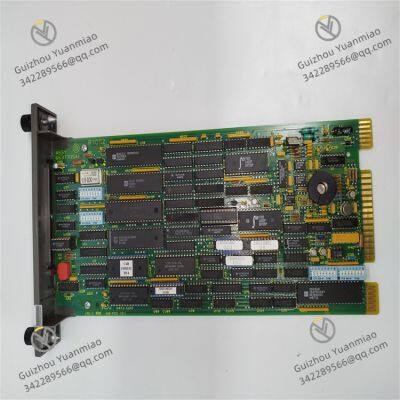

ABB Bailey IMRIO02 Módulo de E/S remoto

El módulo ABB Bailey IMRIO02 es un módulo de entrada/salida remoto de alto rendimiento que pertenece a la serie del sistema de control distribuido ABB Bailey INFI 90. Se encarga principalmente de la recopilación de se?ales remotas y la ejecución de comandos de control en el control de automatización industrial. Puede transmitir diversas se?ales de entrada (como cantidades digitales y analógicas) desde el sitio industrial al sistema de control central, y al mismo tiempo recibir comandos de salida del sistema de control central y accionar los actuadores del sitio. Es un componente clave para la interacción de se?ales remotas en una arquitectura de control distribuido.

Con capacidades de comunicación confiables, un fuerte rendimiento de procesamiento de se?ales y una buena adaptabilidad ambiental, este módulo puede funcionar de manera estable en sitios industriales lejanos de la sala de control central. Se utiliza ampliamente en escenarios que requieren control descentralizado en grandes instalaciones industriales, reduciendo efectivamente los costos de cableado en el sitio y mejorando la flexibilidad y escalabilidad del sistema.

•


• Parámetros de alimentación: La alimentación de trabajo es de 24V DC, con un rango de fluctuación de voltaje permitido de ±10%, lo que puede adaptarse a la fluctuación del voltaje de alimentación en los sitios industriales y proporcionar una garantía de energía confiable para el funcionamiento estable del módulo.

• Configuración de canales de E/S: Incluye 16 canales de entrada digital, 16 canales de salida digital, 8 canales de entrada analógica y 4 canales de salida analógica (el número específico sujeto al producto real), lo que puede satisfacer las necesidades de recopilación y control remoto de múltiples tipos de se?ales.

• Tipos de se?ales de entrada: La entrada digital admite se?ales de 24V DC, con un rango de corriente de entrada de 2,5mA - 10mA; la entrada analógica admite se?ales de corriente DC de 4 - 20mA o se?ales de voltaje DC de 0 - 10V, y es compatible con sensores como termopares y resistencias térmicas.

• Tipos de se?ales de salida: La salida digital adopta salida de transistor, con un voltaje de salida de 24V DC y una corriente de salida máxima de 0,5A por canal; la salida analógica admite se?ales de corriente DC de 4 - 20mA o se?ales de voltaje DC de 0 - 10V, con una precisión de salida de ±0,1% FS.

• Interfaz de comunicación: Admite la comunicación de red INFI - NET con una velocidad de comunicación de hasta 10Mbps, lo que permite la interacción de datos de alta velocidad con el sistema de control central y otros módulos remotos para garantizar la capacidad en tiempo real de la transmisión de se?ales.

• Rendimiento de aislamiento: Se adopta un dise?o de aislamiento eléctrico entre los canales de entrada/salida, entre los canales y la alimentación, y entre los canales y las interfaces de comunicación, con un voltaje de aislamiento de 2500V AC, lo que resiste efectivamente la interferencia electromagnética en el sitio y garantiza la precisión de la transmisión de se?ales.

• Parámetros ambientales: El rango de temperatura de funcionamiento es de -20℃ - +60℃, y el rango de temperatura de almacenamiento es de -40℃ - +85℃; la humedad relativa es del 5% - 95% (sin condensación); el nivel de protección es IP65, lo que permite la instalación directa en sitios industriales para resistir el impacto de polvo y aspersión de agua a baja presión.

• Dimensiones: Adoptando un dise?o compacto, las dimensiones son aproximadamente 200mm × 150mm × 80mm (largo × ancho × alto, sujeto al producto real), adecuado para la instalación en lugares del sitio con espacio limitado.

•


• Capacidad de interacción de se?ales remotas: Realiza una comunicación de alta velocidad con el sistema de control central a través de la red INFI - NET, lo que permite la recopilación remota de se?ales digitales y analógicas y la ejecución del control de salida. No es necesario instalar el módulo de forma centralizada en la sala de control, lo que reduce la complejidad y el costo del cableado en el sitio.

• Ricas interfaces de E/S: La configuración de varios tipos de canales de entrada/salida puede adaptarse a diversos sensores (como interruptores de proximidad, transmisores de presión) y actuadores (como válvulas solenoides, válvulas de control) en los sitios industriales, satisfaciendo las necesidades de control remoto diversificadas.

• Fuerte resistencia a la interferencia y confiabilidad: El dise?o de aislamiento eléctrico de alto nivel y la protección IP65 le permiten operar de manera estable en entornos industriales complejos con interferencia electromagnética, polvo y humedad, reduciendo las fallas causadas por factores ambientales.

• Integración flexible del sistema: Como un módulo de E/S remoto estándar del sistema INFI 90, puede cooperar sin problemas con dispositivos como controladores y estaciones de operador en el sistema, admitiendo la expansión descentralizada del sistema y facilitando la adición de nodos de control según las necesidades de producción.

• Función de diagnóstico conveniente: Equipado con funciones completas de autodiagnóstico y alarma de fallas, puede monitorear en tiempo real el estado de la alimentación, el estado de comunicación y el estado de los canales de E/S del módulo. La información de fallas se transmite al sistema de control central a través de la red, lo que facilita a los técnicos de mantenimiento solucionar problemas de forma remota.

•


• Industria energética: En áreas remotas de equipos como calderas y turbinas de vapor en centrales eléctricas, recopila parámetros como temperatura, presión y nivel de líquido, controla el arranque/parada o ajuste de equipos como válvulas y bombas, y realiza el monitoreo distribuido de grupos generadores.

• Industria metalúrgica: En áreas de laminadores y altos hornos de acerías, recopila remotamente se?ales de corriente, voltaje y temperatura del funcionamiento de los equipos, controla la velocidad y el ajuste del hueco de rodillos de los laminadores, y reduce el impacto de los entornos de alta temperatura en los equipos de control.

• Industria química: En dispositivos de reacción y áreas de tanques de almacenamiento de grandes parques químicos, monitorea remotamente parámetros como flujo, concentración y presión de los medios, controla equipos como válvulas de cierre de emergencia y agitadores, y mejora la seguridad y la eficacia de control de la producción química.

• Ingeniería municipal: En diversas unidades de tratamiento (como tanques de sedimentación y tanques de filtración) de plantas de tratamiento de aguas residuales urbanas y plantas de abastecimiento de agua, recopila remotamente se?ales de nivel de agua e índices de calidad del agua, controla bombas de dosificación y compuertas, y realiza el control automático del proceso descentralizado de tratamiento de agua.

• Transporte de petróleo y gas: En sitios remotos como estaciones de bombeo y cámaras de válvulas de oleoductos y gasoductos de larga distancia, recopila se?ales de presión, flujo y temperatura de las tuberías, controla la apertura de válvulas y equipos de presión, y garantiza la estabilidad y seguridad del transporte de petróleo y gas.
