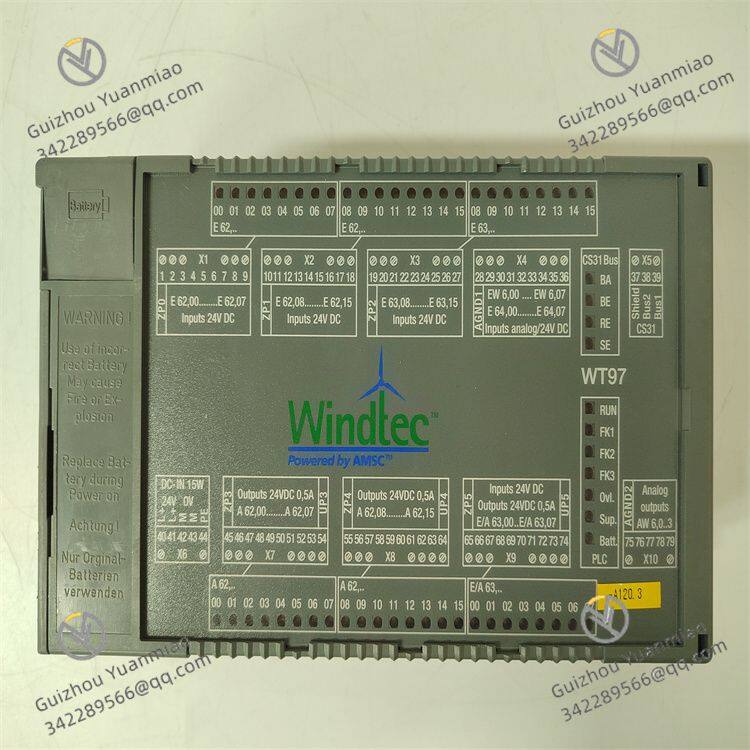

ABB GJR5253000R0160 Unidad central

Resumen: 07KT97 GJR5253000R0160 es un controlador dise?ado específicamente para aplicaciones industriales lanzado por ABB, que pertenece a la serie AC 31. Cuenta con alta confiabilidad y rendimiento, está equipado con algoritmos de control avanzados y opciones de configuración flexibles. Adoptando una estructura robusta adecuada para entornos industriales, puede satisfacer diversas necesidades de automatización industrial, como fabricación, control de procesos y sistemas de automatización, lo que permite a los usuarios monitorear y gestionar eficientemente diversos procesos.

Principio de funcionamiento: Este controlador se basa en el principio del Controlador Lógico Programable (PLC). Los usuarios almacenan previamente el programa de control que expresa los requisitos del proceso de producción en la memoria del programa de usuario del controlador. Durante el funcionamiento, la Unidad Central de Procesamiento (CPU) ejecuta las instrucciones del programa secuencialmente desde el paso inicial de acuerdo con la dirección indicada por el contador de programa, completando operaciones como operaciones lógicas, control secuencial, temporización, conteo y operaciones aritméticas. Controla diversas máquinas o procesos de producción a través de operaciones de entrada y salida digitales, y escanea y ejecuta el programa cíclicamente para realizar el control de procesos industriales.

•


• Alimentación: 24V DC.

• Capacidad de almacenamiento: Tanto la memoria de datos de usuario como la memoria del programa de usuario son de 1000KB, y los tipos de memoria incluyen flash EPROM, etc.

• Interfaces de E/S: Admite 24 entradas digitales de 24V DC y 16 salidas digitales de 24V DC; 8 canales de entrada analógica, que pueden recibir diversos se?ales como 0 - +5V, -5 - +5V, con precisión de 12 bits; 4 canales de salida analógica, que emiten se?ales de -10 - +10V o 0 - 20mA, con precisión de 12 bits.

• Interfaces de comunicación: Está equipado con una interfaz Ethernet TCP/IP y 2 puertos seriales RS232, que pueden actuar como maestro o esclavo Modbus.

• Temperatura de funcionamiento: 0 - +55℃ durante el funcionamiento, -25 - +75℃ durante el almacenamiento.

• Otros: Admite una frecuencia de entrada de contador de hardware de 50kHz; la velocidad de ejecución de 1000 instrucciones (65% lógica, 35% palabra) es de 0.07ms; tiene un reloj en tiempo real; la clasificación de protección es de hasta IP20; el peso neto del producto es de aproximadamente 1.62kg.

•


• Alta confiabilidad: Adopta un dise?o duradero y robusto, capaz de mantener un funcionamiento confiable a largo plazo en entornos industriales hostiles, adecuado para su uso en entornos de alta temperatura, vibración, etc.

• Programación flexible: Utiliza el software de programación AC 1131 y puede configurar y parametrizar módulos de bus de campo a través de herramientas de ingeniería como Control Builder F, admitiendo archivos GSD o FDT/DTM, etc., lo que facilita la integración de esclavos PROFIBUS y otros dispositivos.

• Fuerte capacidad de comunicación: Está equipado con una interfaz Ethernet y un puerto serial RS232, admite múltiples protocolos de comunicación como MODBUS y puede integrarse sin problemas con otros sistemas y dispositivos para lograr una transmisión e interacción de datos rápidas.

• Configuración flexible: El controlador AC 800F adopta una estructura modular y varios módulos pueden colocarse en la placa base según las aplicaciones. Un controlador puede operar 5 bastidores de E/S, con un total de aproximadamente 1000 E/S. El bastidor de E/S se puede instalar con módulos de conexión, conectando hasta 9 módulos de E/S, y se puede instalar de forma independiente, con una distancia máxima de 400 metros desde el AC 800F.

• Procesamiento de datos eficiente: Tiene una gran capacidad de memoria de datos y programa de usuario, puede procesar rápidamente grandes cantidades de datos y puede satisfacer las necesidades de almacenamiento y operación de datos en escenarios de control industrial complejos.
