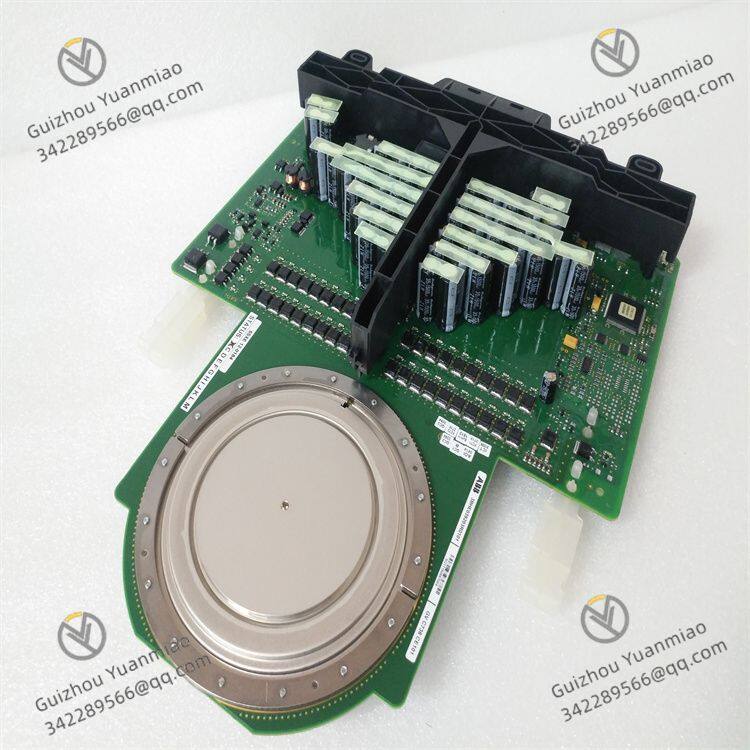

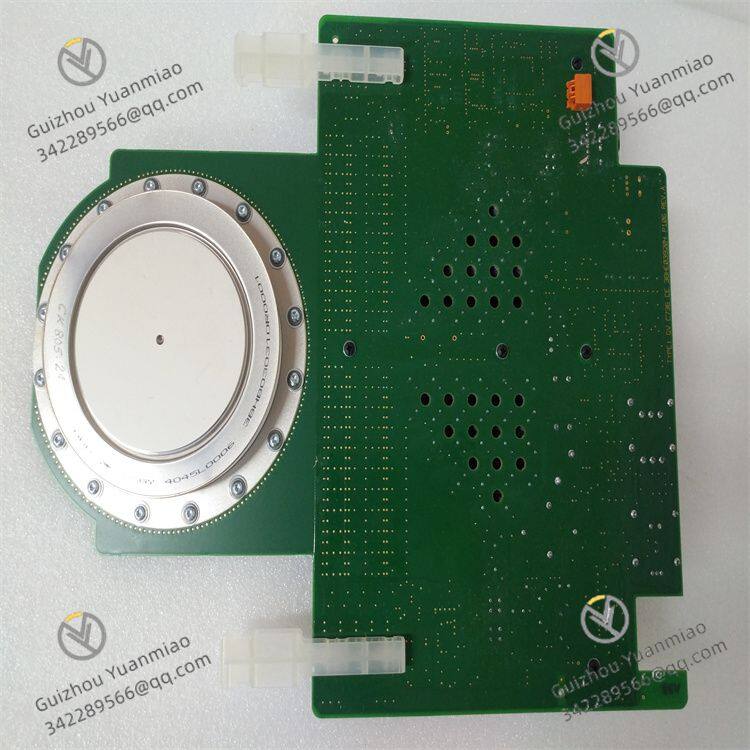

Módulo ABB IGCT 5SHY45L4520 Tiristor asimétrico

ABB 5SHY45L4520 es un producto de Tiristor con Conmutación por Compuerta Integrada (IGCT), que encarna la acumulación técnica e innovación de ABB en el campo de la electrónica de potencia. El IGCT integra la característica de apagado rápido de los transistores y las ventajas de los tiristores para soportar altas tensiones y grandes corrientes. Aprovechando esta característica, el 5SHY45L4520 está dise?ado a medida para escenarios de aplicación de electrónica de potencia de media y alta tensión y alta potencia. Puede operar de manera estable en entornos de potencia complejos y duros, brindando apoyo clave para el funcionamiento eficiente y confiable de los sistemas de potencia. En la producción industrial, se utiliza comúnmente en convertidores de frecuencia de media y alta tensión, lo que mejora significativamente la eficiencia de la producción industrial al controlar con precisión la velocidad del motor; en el campo de la transmisión de potencia, juega un papel importante en sistemas como los compensadores de reactancia estáticos y la transmisión de corriente continua de alta tensión, ayudando a lograr una conversión y control precisos de la potencia, y promoviendo fuertemente el desarrollo de las industrias relacionadas hacia la inteligencia y la eficiencia.

Cuando el 5SHY45L4520 está en estado de bloqueo hacia adelante, soporta una tensión anódica hacia adelante. En este momento, dado que no se recibe se?al de disparo en la compuerta, el tiristor está en estado de apagado con solo una corriente de fuga extremadamente débil. Una vez que se aplica un pulso de disparo hacia adelante adecuado a la compuerta, se inyecta corriente de compuerta al tiristor, lo que hace que los transistores PNP y NPN internos interactúen y entren rápidamente en un estado de retroalimentación positiva. En este estado, el dispositivo se enciende rápidamente, permitiendo que la corriente fluya sin problemas desde el ánodo al cátodo. Después de encenderse, siempre que la corriente anódica se mantenga por encima de la corriente de mantenimiento, el tiristor puede seguir en estado de encendido incluso si se retira la se?al de disparo de la compuerta. Cuando la corriente anódica cae por debajo de la corriente de mantenimiento o se aplica una tensión anódica inversa, el tiristor vuelve al estado de bloqueo. A través de este mecanismo de funcionamiento, el 5SHY45L4520 logra un control preciso de la corriente en el circuito, satisfaciendo las diversas necesidades operativas de diferentes sistemas de potencia. Por ejemplo, en los sistemas de transmisión de corriente continua de alta tensión, se puede lograr una transmisión y conversión eficientes de la corriente continua al regular con precisión el encendido y apagado del 5SHY45L4520.

•


• Tensión nominal: La tensión pico repetitiva inversa (VDRM) es tan alta como 6500V. Este nivel de alta tensión le permite adaptarse perfectamente a los requisitos de tensión de los sistemas de potencia de media y alta tensión. Ya sea en escenarios complejos de distribución de alta tensión en redes industriales de potencia o en entornos de funcionamiento de alta tensión de equipos de gran potencia impulsados por energía, puede brindar una garantía confiable para la conversión y control de la potencia.

• Capacidad de manejo de corriente: La corriente de colector puede alcanzar 3800A (el valor específico está sujeto a los datos oficiales). Esta fuerte capacidad de soporte de gran corriente puede satisfacer por completo la demanda de corriente de alta carga de equipos de alta potencia durante el funcionamiento, garantizando que el equipo pueda seguir suministrando energía de manera continua y estable en condiciones de alta carga. Por ejemplo, el 5SHY45L4520 juega un papel clave indispensable en la impulsión de potencia de equipos industriales de alta potencia como los laminadores en grandes plantas siderúrgicas.

• Rango de temperatura de funcionamiento: Por lo general, entre -40°C y +125°C. Este amplio rango de adaptación a la temperatura le permite adaptarse a los cambios de temperatura en diferentes regiones y entornos industriales. Puede funcionar normalmente tanto en instalaciones de potencia al aire libre en áreas frías como en talleres de producción industrial en entornos de alta temperatura, lo que amplia en gran medida su alcance de aplicación.

• Rendimiento de conmutación eficiente: Basado en la avanzada tecnología de conmutación por compuerta del IGCT, el 5SHY45L4520 tiene una velocidad de conmutación extremadamente rápida y puede completar las operaciones de encendido y apagado de la corriente en un tiempo extremadamente corto. Se comporta especialmente bien en escenarios con requisitos extremadamente altos de velocidad de respuesta, como cambios rápidos de carga, y puede ajustar rápidamente el estado de la corriente. Por ejemplo, cuando la generación de energía renovable se conecta a la red eléctrica, frente a las fluctuaciones rápidas de la generación de energía, puede ajustar la corriente a tiempo, mejorando efectivamente el rendimiento dinámico y la estabilidad del sistema de potencia, y garantizando la puntualidad y precisión del suministro de energía.

• Alta confiabilidad y estabilidad: Este producto utiliza materiales semiconductores de alta calidad, adopta procesos de fabricación avanzados y sigue estrictamente sistemas de control de calidad de alto estándar. Puede seguir operando de manera estable durante mucho tiempo en entornos industriales duros como alta temperatura, alta humedad e interferencia electromagnética fuerte. Esto reduce significativamente la incidencia de fallas de equipos, reduce la cantidad de operaciones de mantenimiento y costos, brinda una garantía sólida para la producción continua de las empresas, reduce los riesgos operativos y tiene un valor de aplicación importante en industrias con altos requisitos de estabilidad de equipos, como la industria química y la metalurgia.

• Alta eficiencia de conversión de energía: A través de la optimización de la estructura interna y el dise?o eléctrico, el 5SHY45L4520 reduce significativamente la pérdida de energía durante la conversión de potencia. En escenarios de aplicación como los convertidores de frecuencia de media y alta tensión, puede convertir eficientemente la energía eléctrica de entrada en la forma de energía eléctrica requerida, mejorar la eficiencia de utilización de la energía, ayudar a las empresas a ahorrar costos de consumo de energía, cumplir con el concepto de conservación de energía y protección ambiental y contribuir al desarrollo sostenible. Por ejemplo, puede reducir efectivamente el consumo de energía en el control de frecuencia de grandes sistemas de aire acondicionado central.

• Fuerte adaptabilidad: El 5SHY45L4520 es compatible con varios equipos de sistemas de potencia y diferentes topologías de circuitos. Ya sea en sistemas tradicionales de impulsión de potencia industrial o en complejas nuevas arquitecturas de energía como redes inteligentes y acceso a energía distribuida, puede integrarse sin problemas y trabajar en colaboración con otros equipos. En las redes inteligentes, puede cooperar con varios equipos de potencia inteligentes para crear condiciones favorables para la construcción de un sistema de potencia diverso e inteligente.
