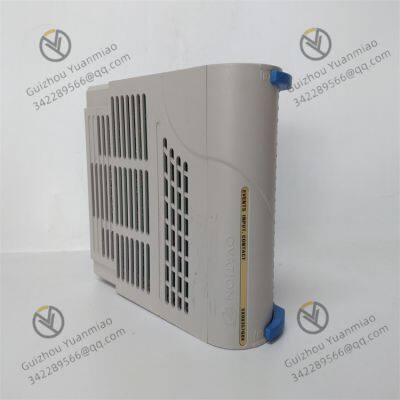

5X00321G01 Módulo de interfaz Emerson

El 5X00321G01 de la serie Emerson Ovation, como módulo de interfaz Profibus DP, su proceso de instalación debe combinarse con las especificaciones del sistema de control industrial y las características del módulo. A continuación se presenta la guía de instalación detallada:

I. Preparativos antes de la instalación

Inspección de hardware

Confirme el modelo y la especificación del módulo (como el tipo de interfaz, el nivel de voltaje, etc.), y revise la apariencia en busca de da?os (como carcasa partida, pines de interfaz doblados, etc.).

Prepare las herramientas de instalación correspondientes (como destornilladores y pelacables de cables), raíles fijos (generalmente raíles DIN estándar de 35 mm), bloques terminales y cables de comunicación Profibus.

Requisitos ambientales

La temperatura del entorno de instalación debe estar dentro del rango de -20 ℃ a +70℃, con una humedad no superior al 95% (sin condensación). Se debe evitar la fuerte interferencia electromagnética, el polvo y los gases corrosivos.

Asegúrese de que el lugar de instalación esté bien ventilado, y la distancia entre el módulo y otros equipos sea ≥5cm para facilitar la disipación de calor y el mantenimiento.

Ii. Pasos de instalación

Instalación del riel guía (método típico)

Posicionamiento y fijación: Fije el riel DIN de 35 mm al armario de control o a la placa de montaje del equipo con tornillos, asegurando que el riel esté nivelado y firme.

Enganche del módulo: Alinee la ranura en la parte inferior del módulo con el riel guía, presione hacia abajo la parte superior del módulo hasta que se inserte en el riel y se escuche un sonido de "click", confirmando que el módulo está bloqueado.

2. Conexión eléctrica

Conexión de alimentación:

Ubique la interfaz de alimentación del módulo (generalmente marcada con "24V DC" o "220V AC", que debe confirmarse de acuerdo con la especificación del módulo), use un pelacables de cables para quitar la capa aislante del cable aproximadamente 5 mm, conecte el cable vivo (L), el cable neutro (N) y el cable de tierra (PE) a los terminales correspondientes respectivamente, y apriete los tornillos para evitar aflojamiento.

Nota: Si es una fuente de alimentación de CC, es necesario distinguir los polos positivo y negativo (+, -) para evitar da?os al módulo causados por conexión inversa.

Cableado de comunicación Profibus DP:

Desenrolle la capa exterior del cable Profibus para exponer la capa de protección, los cables de datos (rojo para B y verde para A), y la red de protección.

Conecte la Línea A y la Línea B a los terminales "DP+" y "DP-" de la interfaz Profibus del módulo respectivamente, y conecte la red de protección al terminal de tierra (GND) del módulo para asegurar que la capa de protección esté correctamente conectada a tierra y reduzca la interferencia electromagnética.

Si es un dispositivo terminal de red, se deben conectar resistencias terminales (generalmente 120Ω) a ambos extremos de la interfaz y habilitarse a través del interruptor de resistencia terminal ON en el módulo (establecido en la posición "ON").

Cableado de canales de E/S (si corresponde):

Si el módulo admite canales de entrada/salida (como 16 canales de entrada / 8 canales de salida), conecte las líneas de se?al de los dispositivos de campo (como sensores, actuadores) a los terminales correspondientes de acuerdo con los requisitos de control, y marque claramente los números de línea para el mantenimiento posterior.

3. Integración y configuración del sistema

Configuración de la dirección del módulo: Establezca la dirección de la estación esclava Profibus a través del interruptor de selección en el lado del módulo o la herramienta de configuración de software (el rango de direcciones es de 0 a 126, y es necesario asegurarse de que no entre en conflicto con otros dispositivos de la red).

Configuración de software

Abra el software de configuración del sistema Emerson Ovation (como ProTool o herramienta de configuración dedicada), escanee y agregue el módulo 5X00321G01, y configure los parámetros de comunicación (velocidad de transmisión, bits de datos, bits de parada, etc., que deben ser consistentes con el equipo de la estación esclava Profibus).

Asigne las direcciones de entrada/salida del módulo al sistema de control y establezca la lógica de interacción de datos con otros módulos.

Iii. Puesta a punto y comprobación después de la instalación

Comprobación antes de encender la alimentación

Compruebe si todo el cableado es correcto y si los tornillos de los terminales están apretados para evitar cortocircuitos o malos contactos.

Confirme que la conexión del cable Profibus es correcta y que las resistencias terminales se han conectado correctamente (si es necesario).

Prueba de encendido

Conecte la fuente de alimentación y observe el estado de la luz indicadora del módulo:

Luz indicadora de alimentación (POWER): Una luz constante indica una alimentación normal.

Luz indicadora de comunicación (DP): Parpadeo indica que se está estableciendo la comunicación, encendida constantemente indica una comunicación exitosa, y apagada o parpadeando rápidamente puede ser un fallo de comunicación (compruebe la dirección, la velocidad de transmisión o la conexión del cable).

Luz indicadora de falla: Si permanece encendida constantemente o parpadea, debe comprobar el código de error a través del software de configuración para solucionar problemas de hardware o configuración.

Prueba de funcionalidad

Se envían instrucciones de prueba de comunicación a través del software de configuración para comprobar si la interacción de datos entre el módulo y el equipo de la estación esclava es normal (como leer datos de sensores y controlar acciones de actuadores).

Simule los cambios de estado de los equipos de campo para verificar si las respuestas de entrada/salida del módulo son precisas.

Iv. Precauciones

Protección antielectrostática: Use una banda antielectrostática en la mu?eca durante la instalación para evitar que la electricidad estática da?e los circuitos internos del módulo.

Operación con la alimentación apagada: Cuando realice el cableado o desmonte módulos, asegúrese de cortar la fuente de alimentación para evitar descargas eléctricas o da?os al equipo.

Especificación de conexión a tierra: El terminal de conexión a tierra del módulo debe conectarse por separado a la barra de conexión a tierra del sistema, con una resistencia de conexión a tierra no superior a 4Ω. No debe mezclarse con la conexión a tierra de la alimentación.

Cumplimiento de certificaciones: Asegúrese de que el método de instalación cumpla con los requisitos de certificación CE, UL y otros para evitar afectar la garantía de calidad y la seguridad del producto debido a una instalación no autorizada.

A través de los pasos anteriores, se puede garantizar que el módulo 5X00321G01 se integre de manera segura y confiable en el sistema Emerson Ovation. En caso de escenarios complejos (como redes de múltiples equipos o entornos industriales especiales), se recomienda consultar el manual del módulo o contactar con el soporte técnico de Emerson para obtener soluciones personalizadas.
