Emerson 5X00225G01 Módulo Contador Principio de FuncionamientoI. Arquitectura de Hardware y Mecanismo de Entrada de Se?ales

1. Acceso de la Se?al de Conteo
   El módulo recibe se?ales digitales externas (como se?ales de pulso, se?ales de conmutación) a través de interfaces específicas, que pueden provenir de codificadores, sensores u otros dispositivos industriales. Por ejemplo, en una línea de producción, cuando un producto pasa por un sensor, se dispara un pulso, que se introduce en el módulo como se?al de conteo.
2. Circuito de Procesamiento de Se?ales
   El circuito de acondicionamiento de se?ales integrado internamente filtra, da forma y amplifica la se?al de entrada para garantizar la estabilidad y precisión de la se?al, evitando errores de conteo causados por interferencias. Por ejemplo, eliminar el ruido de alta frecuencia o dar forma a pulsos irregulares en ondas cuadradas estándar.



II. Lógica de Conteo y Procesamiento de Datos

1. Modo de Conteo y Mecanismo de Registro

• Modo de Conteo: Admite conteo ascendente, conteo descendente o conteo bidireccional (configurado por modelo), y los usuarios pueden establecer la dirección de conteo a través del software. Por ejemplo, en el modo de conteo ascendente, el valor de conteo aumenta en 1 cada vez que se recibe un pulso válido.

• Almacenamiento en Registros: El valor de conteo se almacena en registros internos del módulo (como registros de contador y registros de estado), que están asociados con la memoria del sistema del PLC y se pueden actualizar en tiempo real para su lectura por parte de la computadora host.

2. Comparación del Valor Establecido y Mecanismo de Disparo

• Los usuarios presetean el valor de conteo objetivo (por ejemplo, 1000 veces) a través del software de configuración, y el módulo compara continuamente el valor de conteo actual con el valor establecido.

• Cuando el valor de conteo alcanza el valor establecido, el módulo dispara una se?al de salida (como acción de relé o salida digital de nivel alto) a través de la lógica interna, y puede enviar una solicitud de interrupción al PLC para notificar al sistema que realice acciones posteriores (como apagado, alarma o cambio de proceso).

•


III. Detección de Fusibles y Retroalimentación de Fallas

1. Lógica de Monitoreo de Alimentación
   El módulo tiene un circuito de monitoreo de alimentación incorporado para detectar en tiempo real el voltaje de la alimentación de campo (por lo general, DC 18 - 25.5V):

• Cuando el voltaje es menor que el umbral (por ejemplo, 0.4V), se determina que el fusible está fundido, lo que dispara el indicador LED de "error externo" para que se encienda, establece el bit correspondiente en el registro de estado y envía una se?al de falla al controlador a través de la red Ovation.

• Cuando el voltaje es normal, la luz indicadora se apaga y se borra el bit del registro de estado, lo que indica que el fusible está funcionando correctamente.

2. Mecanismo de Manejo de Fallas
   Las se?ales de falla pueden ser capturadas por el PLC para disparar soluciones de respaldo (como cambiar a un módulo redundante) o alarmas, garantizando la seguridad del sistema.



IV. Comunicación y Colaboración con el Sistema Ovation

1. Interfaz de Comunicación de Red
   El módulo se conecta al controlador (como la serie OCR1100) a través de la red Ovation (como Ethernet de alta velocidad), cargando en tiempo real los valores de conteo y la información de estado, y recibiendo comandos de configuración de parámetros del controlador (como modificar valores establecidos o restablecer conteos).
2. Lógica de Integración del Sistema

• Como parte del sistema distribuido, el módulo puede trabajar en colaboración con otros módulos de E/S (como módulos de entrada analógica y salida digital). Por ejemplo, después de que el conteo alcanza el valor establecido, se coordina con el módulo de salida digital para iniciar el motor.

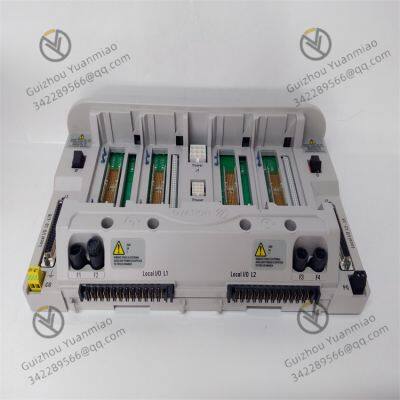

• Admite expansión modular y se puede combinar con otros módulos funcionales a través de un bastidor base (como un dise?o de 4 ranuras) para construir ciclos de control complejos.

•


V. Configuración de Software y Ajuste de Parámetros

1. Herramientas y Protocolos de Configuración
   Utilice el software de configuración especializado de Emerson (como Ovation Expert Software) para el ajuste de parámetros, que incluye:

• Modo de conteo (ascendente/descendente), rango de conteo, modo de disparo de se?al (flanco ascendente/flanco descendente);

• Valores establecidos, umbrales de alarma y lógica de acción de salida (como salida de pulso, mantenimiento de nivel).

2. Plug-and-Play y Direccionamiento Automático
   Después de insertarse en el bastidor del sistema Ovation, el módulo es identificado automáticamente por el controlador sin configuración manual de dirección, lo que reduce la carga de configuración y mejora la eficiencia de la implementación del sistema.



VI. Ejemplo de Principio de un Escenario de Aplicación Típica

1. Cada vez que el alimentador de carbón transporta carbón, se dispara una se?al de interruptor próximo, que se introduce en el módulo 5X00225G01 como pulso de conteo;

2. El módulo cuenta de forma incremental y envía el valor de conteo al DCS (Sistema de Control Distribuido) a través de la red Ovation en tiempo real;

3. Cuando el valor de conteo alcanza el valor preestablecido (por ejemplo, 1000 veces, que corresponden a 10 toneladas de carbón), el módulo emite una se?al para disparar el apagado del alimentador de carbón y coordinar con el inicio de la cinta transportadora de carbón para lograr el control automático del proceso de alimentación de carbón;

4. Si el fusible se funde durante el proceso, el módulo retroalimenta la falla a través del LED y el registro de estado, y el sistema cambia al alimentador de carbón de reserva para garantizar la continuidad de la producción.




Conclusión
