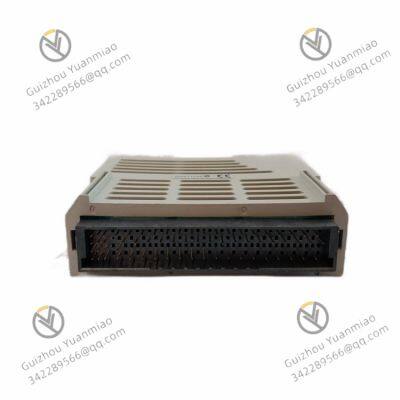

Emerson 5X00059G01 Módulo de salida analógica (AO)

Emerson 5X00059G01 Módulo de salida analógica (AO)

1. Descripción general de las funciones principales   La función principal de este módulo es convertir las se?ales digitales de salida de los sistemas de control (como DCS, PLC) en se?ales analógicas estándar (por ejemplo, 4 - 20mA, 0 - 10V) para accionar dispositivos de campo como válvulas de control, convertidores de frecuencia y actuadores. Admite el protocolo de comunicación HART, lo que permite la transmisión superpuesta de se?ales digitales y analógicas para la configuración y el diagnóstico remotos.   2. Flujo de trabajo detallado   (1) Recepción de se?ales digitales   El módulo recibe se?ales de control digitales desde el controlador principal a través del bus de backplane (por ejemplo, el bus de comunicación redundante del sistema Emerson Ovation). Estas se?ales suelen ser cantidades digitales de 16 bits o de mayor resolución (por ejemplo, 0 - 65535), que representan los valores de salida objetivo (por ejemplo, una orden de apertura de válvula del 50%).   (2) Conversión digital a analógica (DAC)   Integra un convertidor digital a analógico (DAC) de alta precisión para convertir las se?ales digitales en se?ales de voltaje analógico (por ejemplo, se?ales intermedias de 0 - 5V).   - Resolución: Por lo general, de 16 bits o superior, lo que garantiza la precisión de la se?al de salida (por ejemplo, 16 bits corresponden a 65,536 puntos discretos, alcanzando una precisión teórica del 0.0015%).   - Fórmula de conversión:    `Valor de salida analógica = Valor de entrada digital × (Valor de escala completa / Rango digital)`    Por ejemplo, una entrada digital de 32,768 (50%) corresponde a una salida real de 12mA para una salida de 4 - 20mA.   (3) Acondicionamiento y amplificación de se?ales   Amplifica la se?al de voltaje de bajo poder del DAC en se?ales estándar industriales (por ejemplo, un circuito de corriente de 4 - 20mA o una se?al de voltaje de 0 - 10V).   - Control del circuito de corriente:    Garantiza la estabilidad de la corriente de salida a pesar de los cambios en la impedancia de la carga a través de un circuito fuente de corriente constante interno (rango de carga típico: 0 - 600Ω).   - Salida de voltaje:    Proporciona una salida de baja impedancia a través de seguidores de voltaje o amplificadores para garantizar la capacidad anti - interferencia.   (4) Superposición de se?al HART (opcional)   Si la función HART está habilitada, el módulo superpone se?ales de comunicación digitales sobre la se?al de corriente de 4 - 20mA a través de la tecnología FSK (Modulación por desplazamiento de frecuencia):   - Frecuencia de 1200Hz: Representa la lógica "1";   - Frecuencia de 2200Hz: Representa la lógica "0".   Las se?ales digitales se utilizan para transmitir parámetros del dispositivo (por ejemplo, rango, tiempo de amortiguación) o recibir comandos desde la computadora principal (por ejemplo, calibración, cambios de configuración).   (5) Aislamiento y protección   - Aislamiento óptico:    Las se?ales de entrada y salida están aisladas por optoacopladores con un voltaje de aislamiento típicamente de hasta 1500VDC para prevenir la interferencia y la propagación de fallos.   - Protección contra sobretensión/sobrecorriente:    Fusibles incorporados o circuitos limitadores de corriente protegen el módulo y los dispositivos de campo en caso de cortocircuitos de salida.   (6) Retroalimentación de estado y diagnóstico   El módulo monitorea continuamente su estado de funcionamiento (por ejemplo, voltaje de alimentación, valor de salida del DAC) y lo envía de vuelta al controlador principal a través del bus de backplane. Si se detectan anomalías (por ejemplo, salida fuera de rango, interrupción de la comunicación HART), se activa una alarma y se registran los códigos de fallo.  3. Impacto de los parámetros técnicos en los principios de funcionamiento   - Precisión de salida:    Por lo general, ±0.05% de la escala completa, con un DAC de alta precisión y circuitos de calibración que garantizan que las se?ales de salida reflejen con precisión los comandos digitales.   - Tasa de actualización:    Un valor típico de 10ms por canal determina la velocidad de respuesta del módulo a los comandos de control, adecuado para la mayoría de los controles de procesos industriales.   - Aislamiento entre canales:    Los canales de salida están aislados entre sí (por lo general, 500VDC) para evitar la interferencia cruzada, adecuado para escenarios de control de múltiples circuitos.   4. Escenarios de aplicación típicos   - Control de procesos: Acciona válvulas de control para regular parámetros como flujo, presión y temperatura.   - Control de velocidad de motores: Proporciona se?ales analógicas para controlar la frecuencia del inversor y ajustar la velocidad del motor.   - Comunicación con dispositivos inteligentes HART: Se comunica con actuadores compatibles con HART para leer remotamente la posición de la válvula o información de diagnóstico.   5. Colaboración con otros módulos   En el sistema Ovation, el 5X00059G01 generalmente trabaja con los siguientes módulos:   - Módulos de entrada analógica (AI): Como el 5X00058G01, que recopila se?ales de sensores de campo para formar un control en bucle cerrado.   - Módulos de entrada/salida digital (DI/DO): Como el 5X00034G01, que permite el control de interruptores y la monitorización de estado.   - Controlador principal: Procesa los datos AI/AO/DI/DO y ejecuta algoritmos de control (por ejemplo, regulación PID).   **Conclusión**   El módulo 5X00059G01 convierte los comandos digitales de los sistemas de control en salidas analógicas confiables para accionar dispositivos de campo a través de la recepción de se?ales digitales, la conversión de alta precisión DAC, el acondicionamiento de se?ales y la protección de aislamiento. La función HART superpuesta le confiere capacidades de comunicación inteligente, lo que lo hace adecuado para escenarios de automatización industrial que requieran control de alta precisión y gestión de dispositivos.
