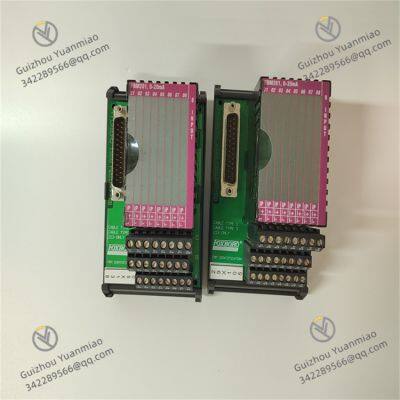

Foxboro P0916AA Field Terminal Assembly

Adquisición de datos y conversión de se?ales: Recibe se?ales de entrada de sensores, como corriente, voltaje, termopar, etc., convirtiendo las se?ales analógicas de los dispositivos de campo en datos que el sistema de control puede entender y procesar.

Función de control: Transmite comandos de salida del sistema de control a los actuadores para lograr un control preciso de los procesos industriales. Se puede utilizar para monitorear y regular varios parámetros en los procesos industriales, como temperatura, presión, flujo y nivel de líquido.

Capacidad de comunicación: Admite múltiples interfaces de comunicación, incluyendo Modbus, HART y FOUNDATION Fieldbus, lo que permite una comunicación sin problemas con otros dispositivos de automatización y sistemas de control para el intercambio de datos y la operación colaborativa.

Dise?o de múltiples canales: Equipado con múltiples canales de entrada y salida, puede conectarse a varios sensores, actuadores y otros dispositivos de control, adaptándose a diferentes escenarios de aplicación industrial y satisfaciendo requisitos de control complejos.

Alta confiabilidad: Hecho de materiales de alta calidad con procesos de fabricación estrictos, probado y verificado rigurosamente. Dise?ado para entornos industriales, puede soportar condiciones difíciles de campo, con alta confiabilidad y estabilidad para una operación estable a largo plazo.

Fácil mantenimiento: Proporciona una interfaz simple y funciones de diagnóstico inteligentes, lo que facilita a los usuarios la detección y el mantenimiento de fallas.

Interfaz y procesamiento de se?ales: Admite varios tipos de se?ales de entrada/salida (como se?ales analógicas y digitales), y acondiciona, aísla y convierte las se?ales.

Conexión de dispositivos de campo: Como puente entre los dispositivos de campo y el sistema de control, garantiza una transmisión de datos confiable en las redes industriales.

Expansión del sistema: Puede combinarse con otros módulos FBM o procesadores de control (como el RH924YF mencionado anteriormente) para expandir la capacidad de entrada/salida de los sistemas de control industriales.

Acceso y acondicionamiento de se?ales: Las se?ales de los dispositivos de campo (como sensores de presión, transmisores de temperatura, válvulas solenoides, etc.), incluyendo corriente de 4-20mA, voltaje de 0-10V y se?ales de interruptor, se conectan al módulo P0916AA a través de terminales. El circuito interno de acondicionamiento de se?ales del módulo filtra, amplifica y aísla las se?ales de entrada para evitar interferencias y garantizar la estabilidad de la se?al.

Conversión analógico-digital/digital-analógico (para se?ales analógicas): Para las se?ales analógicas, el módulo las convierte en se?ales digitales a través de un convertidor analógico-digital (ADC) interno; para las se?ales digitales (como estados de interruptor), realiza directamente un procesamiento lógico. Para los canales de salida, las se?ales digitales se convierten en cantidades analógicas a través de un convertidor digital-analógico (DAC) o se envían directamente a los actuadores en forma digital.

Comunicación por bus de campo: Las se?ales digitales procesadas se transmiten al procesador de control (como el RH924YF) a través del bus de campo (como el bus FBM de Foxboro). El bus de campo utiliza protocolos de comunicación específicos (como protocolos de comunicación serial) para admitir la transmisión de datos de múltiples nodos, y el módulo se identifica y se comunica de forma única con el sistema de control a través de la codificación de dirección (ID de nodo).

Interacción de datos y ejecución de comandos de control: Después de recibir los datos transmitidos por el módulo, el procesador de control realiza operaciones lógicas y procesamiento de algoritmos de control (como regulación PID), devuelve comandos de control a P0916AA a través del bus de campo, y el módulo los envía a los actuadores de campo para lograr un control en bucle cerrado.

Dise?o de aislamiento eléctrico: El módulo utiliza tecnologías de aislamiento eléctrico (como aislamiento por optoacoplador y aislamiento por transformador) para aislar eléctricamente los dispositivos de campo del sistema de control, evitando que las interferencias externas (como sobretensiones y bucles de tierra) afecten la estabilidad del sistema, mientras protege el sistema de control de fallas de los dispositivos de campo.

Diagnóstico y retroalimentación de fallas: P0916AA tiene una función de autodiagnóstico, que puede monitorear en tiempo real su propio estado de hardware (como fuente de alimentación, enlaces de comunicación y canales de entrada/salida), y enviar información de falla (como anomalías de canal e interrupciones de comunicación) a través de luces indicadoras de estado (LED) o registros del sistema, lo que facilita a los técnicos de mantenimiento la detección rápida de problemas.

Dise?o de redundancia y confiabilidad: En los sistemas de control industriales, P0916AA admite configuraciones redundantes (como conexión de doble bus y redundancia de alimentación). Cuando el canal principal falla, el canal redundante se hace cargo automáticamente para garantizar la operación continua del sistema.

Adquisición de datos: El módulo recopila datos en tiempo real (como temperatura, presión, flujo) de los dispositivos de campo, y acondiciona y convierte las se?ales.

Transmisión de datos: Envía los datos al procesador de control (como el RH924YF) a través del bus de campo.

Cálculo de control: El procesador de control procesa los datos de acuerdo con las estrategias de control preestablecidas (como control lógico y control regulatorio) para generar comandos de control.

Salida de comandos: Los comandos de control se devuelven a P0916AA a través del bus de campo, y el módulo los convierte en se?ales (como corriente, voltaje y cantidad de interruptor) adecuadas para los dispositivos de campo y los envía.

Retroalimentación en bucle cerrado: Después de que el actuador de campo actúe, el módulo recopila de nuevo los datos de retroalimentación, formando un ciclo de control en bucle cerrado de "adquisición-procesamiento-control-retroalimentación".
