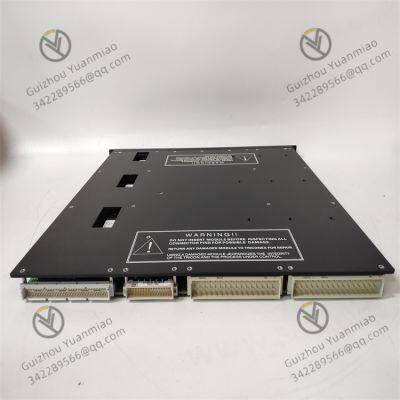

TRICONEX 3704E Módulo de entrada analógica

TRICONEX 3704E Módulo de entrada analógica

Características funcionales

Adquisición analógica multicanal: Cuenta con múltiples canales de entrada analógica (generalmente 8 canales), capaz de recopilar simultáneamente múltiples se?ales analógicas, como se?ales de corriente de 4-20mA y se?ales de voltaje de 0-10V emitidas por sensores de temperatura, presión, flujo, nivel de líquido, etc., cumpliendo con los requisitos de monitoreo de múltiples parámetros en sitios industriales.

Conversión de alta precisión: Con alta resolución (por ejemplo, 16 bits), puede lograr una conversión A/D de alta precisión, convirtiendo con precisión las se?ales analógicas en se?ales digitales, proporcionando datos precisos para los sistemas de control. Tiene errores de medición peque?os y buena linealidad.

Dise?o de redundancia trifásica (TMR): Adopta una arquitectura de redundancia trifásica, con tres canales de circuito independientes dentro del módulo para procesar y votar en paralelo la se?al de entrada. Este dise?o mejora en gran medida la confiabilidad y la tolerancia a fallos del módulo. Incluso si uno de los canales falla, el módulo aún puede funcionar normalmente, emitir la se?al correcta y reducir el riesgo de interrupción del sistema causado por un fallo del módulo. Es adecuado para sistemas críticos de seguridad.

Diagnóstico de fallas y auto-monitoreo: Cuenta con una poderosa función de auto-diagnóstico que puede monitorear en tiempo real el estado de funcionamiento del propio módulo, incluyendo fallas de alimentación, fallas de canal, fallas de comunicación, etc. Una vez detectada una falla, puede emitir rápidamente una se?al de alarma y mostrar la información de la falla a través de luces indicadoras y otros medios, lo que facilita a los técnicos de mantenimiento localizar y eliminar rápidamente la falla y reduce el costo de mantenimiento del sistema.

Entrada de amplio rango: Puede adaptarse a varios tipos y rangos de entrada analógica, y es bien compatible y capaz de procesar se?ales de sensores de diferentes rangos sin necesidad de circuitos adicionales de acondicionamiento de se?ales complejos.

Aislamiento eléctrico: Tiene una excelente capacidad de aislamiento eléctrico entre canales y entre el módulo y otras partes del sistema, lo que puede suprimir eficazmente la interferencia electromagnética y la interferencia de modo común, mejorar la precisión de la adquisición de se?ales y la estabilidad del sistema, y puede funcionar de manera confiable en entornos electromagnéticos industriales complejos.

Parámetros técnicos

Número de canales de entrada: Por lo general, 8 canales, que se pueden configurar de forma flexible según las necesidades reales.

Tipos de se?ales de entrada: Admite se?ales de corriente de 4-20mA, se?ales de voltaje de 0-5V, 1-5V, 0-10V, ±10V y otras, así como se?ales de termopares (por ejemplo, tipos J, K, T, E, etc.) y se?ales de resistores térmicos (por ejemplo, PT100, etc.).

Resolución: Generalmente 16 bits, y algunos modelos pueden ser más altos, capaces de proporcionar conversión de se?ales de alta precisión.

Precisión: Dentro de un cierto rango de temperatura (por ejemplo, 0-60℃), la precisión de medición puede alcanzar ±0.1% FS (escala completa) o mayor.

Tasa de muestreo: Tiene una tasa de muestreo relativamente rápida, capaz de responder rápidamente a los cambios en las se?ales de entrada y convertir rápidamente las se?ales analógicas en se?ales digitales para el procesamiento del sistema.

Voltaje de funcionamiento: Por lo general, se adopta una fuente de alimentación DC de 24VDC, permitiendo un cierto rango de fluctuación de voltaje (por ejemplo, ±15%).

Voltaje de aislamiento: El voltaje de aislamiento entre canales y el voltaje de aislamiento entre el módulo y la placa base del sistema son relativamente altos. Por ejemplo, el voltaje de aislamiento entre canales puede alcanzar 500VDC, y el entre el módulo y la placa base puede alcanzar 2500VDC.

Escenarios de aplicación

Industria petroquímica: Se utiliza en procesos como unidades de refinación de petróleo, reactores químicos y procesamiento de gas natural para monitorear parámetros clave de proceso como temperatura, presión, flujo y nivel de líquido, proporcionando datos precisos para el control del proceso de producción y los sistemas de interconexión de seguridad para garantizar el funcionamiento seguro y estable de la producción.

En la industria eléctrica, en lugares como centrales térmicas, centrales nucleares y subestaciones, se monitorean los parámetros de funcionamiento de equipos como generadores, transformadores y líneas de transmisión, como voltaje, corriente, temperatura y vibración, para garantizar el funcionamiento confiable del sistema eléctrico y proporcionar una alerta temprana para fallas.

Industria metalúrgica: En los procesos de producción de fundición de acero, procesamiento de metales no ferrosos, etc., se monitorean parámetros como temperatura del horno de alto, fuerza de laminación y nivel de líquido para lograr el control automatizado y el monitoreo de calidad del proceso de producción.

Industrias farmacéuticas, alimenticias y otras: Durante el proceso de producción, se realizan control y monitoreo precisos de parámetros como temperatura, presión y flujo para garantizar la calidad del producto y la estabilidad del proceso de producción, y cumplir con las estrictas normas y estándares de producción de las industrias relacionadas.
