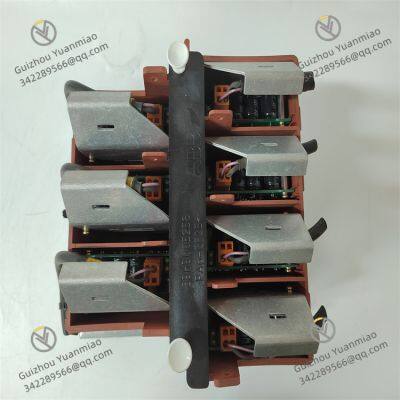

ABB KUC711AE101 3BHB004661R0101 Unidad de control Fuente de alimentación

ABB KUC711AE101 3BHB004661R0101Funciones principales y escenarios de aplicación1. Funciones principales

• Centro de control de movimiento
  Como el núcleo del controlador del robot, integra un procesador de alto rendimiento (posiblemente una arquitectura ARM multicore), responsable de analizar comandos de movimiento (como el desplazamiento PTP, el control de trayectoria continua CP), generar se?ales de accionamiento de motores a través de algoritmos de solución inversa cinemática e interpolación de trayectoria (por ejemplo, aceleración/desaceleración en curva S, ajuste de curvas de spline), y controlar cada eje del brazo robótico para alcanzar una precisión de posicionamiento en el nivel de ±0.05mm.
• Interfaces de comunicación multiprotocolo
  Soporta Ethernet industrial (por ejemplo, EtherCAT, Ethernet/IP), puertos serie (RS-232/485), CANopen y otros protocolos para interactuar en tiempo real con accionamientos servomotores, PLCs, sistemas de visión o sensores (por ejemplo, estado del motor, coordenadas de la pieza), adaptándose a las necesidades de colaboración de la automatización de la línea de producción.
• Sistema de seguridad y diagnóstico
  Circuitos de seguridad de hardware incorporados (respuesta de parada de emergencia, detección de límites) y funciones de diagnóstico de software (registro de códigos de falla, monitoreo de temperatura/voltaje), cumpliendo con estándares de seguridad industrial como ISO 13849, soportando la depuración de fallas locales/remotas.
• Programabilidad y expansibilidad
  Compatible con el sistema operativo ABB RobotWare OS, soportando algoritmos de control definidos por el usuario (por ejemplo, ensamblaje controlado por fuerza, clasificación a alta velocidad), y puede conectarse a módulos de E/S, sensores de visión o periféricos de terceros a través de ranuras de expansión para satisfacer las necesidades de producción flexible.

2. Escenarios de aplicación

• Fabricación automotriz: Adecuado para escenarios de carga media como la soldadura por puntos del cuerpo y el manejo de componentes (por ejemplo, robots de la serie IRB 1410/1600), permitiendo el seguimiento de trayectorias a alta velocidad.

• Logística y almacenamiento: Conduce robots de palletización (por ejemplo, IRB 4600) para completar la captura y apilamiento precisos de cargas, soportando el movimiento colaborativo multi-eje.

• Fabricación electrónica: Ensamblaje preciso (por ejemplo, inserción de PCB, empaquetado de chips), control de micro-movimiento para equipos de semiconductores, satisfaciendo los requisitos de posicionamiento a nivel de micrones.

• Industria general: Procesamiento de metales (por ejemplo, desbaste, pulido), clasificación y manejo de materiales en líneas de producción de embalaje, adaptado a escenarios de automatización de carga de peque?o a mediano.

Características técnicas y comparación con modelos similares

Marco del principio de funcionamiento1. Módulos principales de la arquitectura de hardware

• Unidad central de procesamiento (CPU): Ejecuta cálculos cinemáticos y algoritmos de planificación de trayectorias en tiempo real, procesa datos de retroalimentación del codificador (información de posición, velocidad), y coordina la sincronización del movimiento multi-eje.

• Unidad de procesamiento de se?ales de accionamiento: Convierte las instrucciones de la CPU en se?ales analógicas (±10V) o digitales (PWM) reconocibles por los accionamientos servomotores a través de circuitos de conversión analógica DAC y amplificación de se?ales, controlando el par y la velocidad del motor.

• Módulo de interfaz de comunicación: Se comunica con los accionamientos de ejes a través de buses de alta velocidad (por ejemplo, EtherCAT) con un ciclo ≤1ms, y intercambia comandos y datos de estado con dispositivos externos (PLCs, mandos de ense?anza).

• Unidad de lógica de seguridad: Circuitos de hardware independientes monitorean anomalías como paradas de emergencia, sobrecargas y sobrecalentamiento, cortando la alimentación de accionamiento en milisegundos cuando se activan para garantizar la seguridad del equipo y el personal.

2. Lógica de software y algoritmos

• Sistema operativo en tiempo real: Basado en QNX o VxWorks, la programación por prioridad garantiza el rendimiento en tiempo real de las tareas de control de movimiento (por ejemplo, la interpolación de trayectoria se ejecuta cada 4ms) con un error ≤±0.1ms.

• Algoritmos de control de movimiento: Soporta la conversión de coordenadas cartesiano-articular (matriz de transformación homogénea), optimiza la precisión en bucle cerrado a través del control PID + realimentación anticipada, reduciendo el error de seguimiento (valor típico ≤0.03mm).

• Flujo de interacción de datos:

  texto sin formato

  Comandos del mando de ense?anza/PLC → Análisis de la CPU → Cálculo cinemático → Generación de se?al de accionamiento → Ejecución del motor servo ↓ (Retroalimentación) Datos del codificador → Acondicionamiento de se?al → Corrección de trayectoria de la CPU → Optimización de se?al de accionamiento




3. Mecanismos de seguridad y diagnóstico

• Nivel de hardware: Sensores de temperatura monitorean la temperatura del chip (umbral por ejemplo, 85℃), circuitos de monitoreo de potencia detectan fluctuaciones de voltaje (24V±5%), activando la protección de hardware en caso de anomalías.

• Nivel de software: Escaneo en tiempo real de códigos de falla (por ejemplo, sobrecarga del motor, desconexión del codificador), salida de información de diagnóstico a través de indicadores LED y registros del sistema (se pueden ver remotamente a través del SDK de PC de ABB), soportando el seguimiento de fallas y el mantenimiento preventivo.

Diferencias de posicionamiento con KUC755AE106

• Posicionamiento de rendimiento: KUC711AE101 es un controlador de gama baja a media con menor potencia de cálculo y expansibilidad que KUC755AE106, más adecuado para escenarios de movimiento de carga de peque?o a mediano y no de alta velocidad (por ejemplo, robots con carga ≤50kg).

• Enfoque funcional: KUC755AE106 soporta funciones avanzadas como el control predictivo AI y la comunicación 5G, mientras que KUC711AE101 se centra en el control básico de movimiento con mayor relación calidad-precio, adecuado para líneas de producción estandarizadas.
