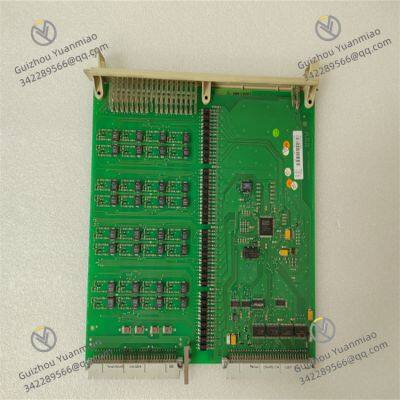

ABB DSDI110AV1 3BSE018295R1 Tarjeta de entrada digital 32

Canales de entrada: 8 entradas digitales independientes que admiten se?ales de contacto seco o de contacto húmedo de 24V DC (Lógica "1": 11-30V DC, Lógica "0": 0-5V DC).

Aislamiento eléctrico: Cada canal está aislado por optoacoplador del sistema con una tensión de aislamiento ≥500V AC para evitar que las interferencias externas afecten al controlador.

Función de filtrado: Filtro de hardware incorporado (configurable de 0.2ms a 32ms) que elimina el rebote de la se?al, garantizando la estabilidad de la entrada.

Indicadores LED: Cada canal tiene un indicador de estado correspondiente (ENCENDIDO indica se?al de entrada válida), y la parte superior del módulo presenta indicadores de ENERGíA y FALLO para mostrar el estado de funcionamiento en tiempo real.

Diagnóstico de fallas: Admite la detección de fallas a nivel de canal (por ejemplo, circuito abierto, cortocircuito), y la información de falla se transmite al controlador a través del bus para localizar rápidamente el problema.

Interfaz de comunicación: Se comunica con el controlador a través del bus de fondo S800 I/O, y admite la configuración de parámetros (por ejemplo, tiempo de filtrado de entrada, polaridad de la se?al) a través del software ABB Control Builder.

Soporte para intercambio en caliente: Permite el reemplazo del módulo sin apagar la alimentación, lo que reduce el tiempo de inactividad del sistema y es adecuado para escenarios de funcionamiento continuo.

Métodos de instalación:

Requisitos ambientales: Mantenga alejado de fuentes electromagnéticas fuertes (por ejemplo, convertidores de frecuencia, transformadores), humedad de funcionamiento ≤95% (sin condensación), reserve un espacio de disipación de calor ≥10mm.

Cableado de alimentación: Utilice cables blindados de 1.5mm2 para conectar la alimentación de 24V DC (+24V/GND) con la polaridad correcta, se recomienda un fusible de 1A en serie.

Cableado de se?al de entrada:

Tierra: Conecte el terminal de tierra del módulo al bus de tierra del sistema (resistencia de tierra ≤10Ω) para reducir la interferencia electromagnética.

Comprobación de hardware: Asegúrese de que el módulo esté firmemente instalado, que el cableado de alimentación y de entrada no tenga cortocircuitos y que los terminales COM estén correctamente conectados.

Configuración de software: Agregue el modelo del módulo (DSDI110AV1) en ABB Control Builder, configure el tiempo de filtrado de entrada y el tipo de se?al, y asigne direcciones de E/S (por ejemplo, %I0.0-%I0.7).

Prueba de función: Active manualmente las se?ales de entrada (por ejemplo, presione botones), observe si los indicadores LED del canal correspondiente se encienden y lea el estado de entrada a través del controlador para confirmar la coherencia con las condiciones reales.

ENERGíA: Encendido constante → alimentación normal; apagado → compruebe el cableado de alimentación o el fusible.

FALLO: Apagado → funcionamiento normal; encendido constante → falla del módulo (posible anomalía en el circuito interno o error de cableado), requiere un ciclo de encendido/apagado o reemplazo del módulo.

LED de canal: Encendido constante → se?al de entrada válida; apagado → sin se?al de entrada o circuito abierto (compruebe si los contactos están cerrados, si los cables están da?ados).

Fallas comunes:

Líneas de producción de fabricación: Recopile se?ales de interruptores de fin de carrera y sensores fotoeléctricos para controlar el inicio/paro de las cintas transportadoras o el posicionamiento de las piezas, como la clasificación de materiales en las líneas de ensamblaje de automóviles.

Sistemas eléctricos: Monitoree el estado de encendido/apagado de los interruptores de circuito y disyuntores, conecte a un PLC para el monitoreo de automatización de subestaciones.

Automatización de procesos: Detecte se?ales de interruptores de nivel y presión en reactores químicos, interconecte con los sistemas de control para la seguridad.

Automatización de edificios: Recopile se?ales de interruptores de control de acceso y botones de incendio, conecte a sistemas de automatización de edificios para la interconexión de seguridad y protección contra incendios.
