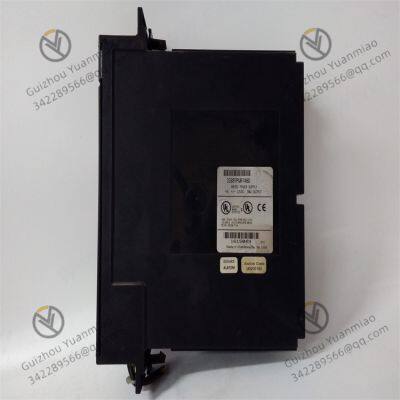

GE IC697PWR748D módulo de alimentación de alto rendimiento

GE IC697PWR748D módulo de alimentación de alto rendimiento

I. Parámetros técnicos fundamentales

Capacidades de entrada y salida: La entrada de CA cubre 100 - 240VCA (±10%), 50/60Hz, y también está disponible la entrada de CC de 110 - 240VDC como opción. La salida es de 24VDC, con una salida continua de 10A y un pico de 12A (≤10 segundos). Tiene una potencia nominal de 240W y una eficiencia superior al 90%, cumpliendo con los requisitos de alimentación para sistemas PLC y periféricos. Es económico en energía y compatible con diversas redes eléctricas.

Estabilidad de voltaje: Cuando la carga varía del 0 al 100%, la precisión de regulación de voltaje de salida es de ±1%, y la rizado es ≤50mV (valor pico a pico), lo que garantiza el funcionamiento estable de la lógica de control PLC, sensores, etc., y evita la interferencia por fluctuación de voltaje.

Respaldo y duración de la batería: Admite módulos de batería externos, manteniendo los datos de la RAM durante ≥72 horas (a 25℃) después de la pérdida de energía, evitando la pérdida de programas, parámetros de funcionamiento, etc., y es adecuado para escenarios de corte de energía inesperado.

Compatibilidad física y ambiental: Dimensiones 171mm×101mm×71mm, con un peso de aproximadamente 1.3kg, lo que facilita la instalación en gabinetes de control; Temperatura de funcionamiento: -20 ℃ a +60℃ (sin reducción de potencia), temperatura de almacenamiento: -40 ℃ a +85℃, humedad: 5% a 95% (sin condensación), adecuado para entornos industriales complejos.

Seguridad y cumplimiento: Ha pasado certificaciones como CE y UL 508, cumple con la norma de anti - interferencia industrial (IEC 61000 - 6 - 2), garantiza un funcionamiento fiable en escenarios industriales con múltiples interferencias y cumple con los requisitos de cumplimiento del proyecto.

Ii. Principio de funcionamiento y dise?o funcional

1. Arquitectura de conversión de energía

Conversión CA/CC: A través de la tecnología de fuente de alimentación conmutada de alta frecuencia, la energía de CA de entrada se convierte en 24VDC estable. En comparación con las fuentes de alimentación lineales, es más eficiente (reduce la generación de calor) y puede adaptarse a amplias fluctuaciones de voltaje (por ejemplo, sigue funcionando normalmente cuando la tensión de la red eléctrica cae un 10%).

Control de estabilización de voltaje: Controlador PWM (Modulación por Ancho de Pulso) incorporado, que monitorea en tiempo real el voltaje de salida y ajusta el ciclo de trabajo del transistor conmutador para garantizar la estabilidad del voltaje cuando cambia la carga.

Mecanismo de protección:

Protección contra sobrecorriente: Limita automáticamente la corriente cuando la corriente de salida supera los 12A para evitar da?os al módulo o a la carga.

Protección contra sobrevoltaje: Se activa para apagar cuando el voltaje de salida supera los 28VDC para evitar la quema del circuito posterior.

Protección contra cortocircuito: La salida se corta inmediatamente cuando la carga se cortocircuita y se reanuda automáticamente después de eliminado el fallo.

2. Dise?o de redundancia y standby en caliente

Modo de redundancia en paralelo: Puede conectarse en paralelo con otro módulo IC697PWR748D y lograr el cambio "principal y de respaldo" a través de una placa base redundante (como IC697CHS790).

Cuando la fuente de alimentación principal falla, la fuente de alimentación de respaldo toma el control de la alimentación de forma transparente, con un tiempo de conmutación de ≤10ms, lo que garantiza que el sistema PLC no pierda energía.

El estado de redundancia se muestra en tiempo real a través de luces indicadoras LED (como "ACTIVE" y "FAULT"), lo que facilita el mantenimiento.

3. Respaldo de batería y retención de datos

Interfaz de batería: Admite módulos de batería de níquel - cadmio externos (como IC693BAT320), proporcionando energía para los datos de la RAM del PLC (como programas, variables intermedias) en caso de corte de energía, para evitar la pérdida de datos debido a cortes de energía.

Monitoreo de energía: Equipado con un sensor de voltaje interno, monitorea en tiempo real el voltaje de entrada y el estado de la batería. Cuando el voltaje es bajo, emite una se?al de alarma a través del PLC (por ejemplo, enviando una se?al de fallo a través del módulo de E/S).

Iii. Escenarios de aplicación típicos

Petroquímica y procesos de producción continua

Requisitos del escenario: Equipamiento de funcionamiento continuo las 24 horas del día, como unidades de refinación y petroquímicas y hornos de craqueo de etileno, con necesidad de interrupción cero de energía.

Ventajas de adaptación:

En configuración redundante, la MTBF (Tiempo Medio Entre Fallos) es ≥10? horas, cumpliendo con los requisitos de nivel de integridad de seguridad SIL2.

Dise?o antivibración (conforme a la norma IEC 60068 - 2 - 6, 10 - 500Hz, aceleración de 2G), adecuado para entornos con fuentes de vibración como compresores y grupos de bombas;

La característica de amplio rango de temperatura soporta la instalación en gabinetes exteriores (como dispositivos en la boca de pozo de campos petroleros).

2. Infraestructura de energía y suministro eléctrico

Automatización de subestaciones: Alimenta a PLCs, dispositivos de protección y RTUs para garantizar que la lógica de control no se interrumpa en caso de fallos en la red eléctrica.

Control de energía fotovoltaica/eólica

Adaptarse a las fluctuaciones de voltaje en estaciones de energías renovables (por ejemplo, sobrecargas de corriente cuando se inician los inversores fotovoltaicos);

Admite modelos de entrada de CC (110 - 240VDC), que pueden conectarse directamente al bus de CC de matrices fotovoltaicas o sistemas de almacenamiento de energía.

3. Líneas de producción de automoción y fabricación de alta gama

Línea de soldadura de carrocería: Alimenta al controlador del robot y al controlador servo para garantizar una alimentación estable durante la soldadura a alta velocidad (por ejemplo, la calidad del punto de soldadura está directamente relacionada con la rizado de la alimentación).

Equipamiento semiconductor

Las características de bajo rizado (≤50mV) cumplen con los requisitos de pureza de alimentación de los equipos de fabricación de semiconductores (evitando interferencias en sensores o actuadores precisos);

El dise?o sin ventilador reduce la contaminación por polvo y cumple con la norma de sala limpia ISO nivel 5.

4. Transporte ferroviario y obras municipales

Sistema de se?alización de metro

Cumplir con la norma ferroviaria EN 50155, soportar amplios rangos de temperatura, resistir vibraciones y soportar los requisitos de alimentación de PLCs a bordo;

La configuración redundante garantiza que el control de se?al no se interrumpa durante el funcionamiento del tren (por ejemplo, la interconexión del control de puertas y el sistema de tracción).

Planta de tratamiento de aguas residuales

La entrada de ancho rango de voltaje se adapta a las fluctuaciones de la red eléctrica municipal, y el dise?o a prueba de humedad (sin condensación a un 95% de humedad) evita la corrosión del módulo.

Puede combinarse con el sistema redundante de PLC para garantizar el funcionamiento continuo de procesos como aireación y dosificación.

Iv. Características clave e puntos de instalación

Conveniencia de monitoreo de estado y mantenimiento

Luz indicadora LED

POWER: Se ilumina cuando la fuente de alimentación de entrada es normal;

OUTPUT: 24VDC. Se enciende cuando la salida es normal.

FAULT: Se enciende cuando hay sobrecorriente, sobrevoltaje o fallo del módulo, lo que facilita la localización rápida de problemas.

Soporte de cambio en caliente: Admite el reemplazo mientras está encendido (requiere apagado del sistema o configuración de placa base redundante), reduciendo el tiempo de inactividad.

2. Dise?o de instalación y disipación de calor

Método de instalación: Instalación en raíl estándar (DIN Rail), que se puede fijar directamente en el gabinete de control y admite instalación vertical u horizontal.

Gestión de disipación de calor: Enfriamiento natural (sin ventilador), adecuado para gabinetes cerrados o entornos sensibles al ruido (como talleres farmacéuticos).

3. Compatibilidad con otros módulos

Series de PLC compatibles: Sólo es aplicable a las series GE 90 - 70 de PLCs, se puede interconectar con módulos de CPU (como IC697CPX928 - FE) y módulos de E/S (como IC697MDL653) a través del bus de la placa base.

Configuración de sistema redundante: Es necesario equipar con una placa base redundante (como IC697CHS790) y un módulo de gestión de energía redundante para lograr el standby en caliente de doble alimentación.

V. Sugerencias de selección y mantenimiento

Cálculo de potencia: Seleccione el modelo en función del consumo total de energía de todos los módulos en el sistema PLC (se recomienda dejar un margen del 20%). Por ejemplo, para 10 módulos de E/S (15W por módulo) + 1 módulo de CPU (30W), el consumo total de energía es de aproximadamente 180W. Se puede seleccionar el IC697PWR748D (con una potencia nominal de 240W).

Escenarios de redundancia: Los procesos críticos (como petroquímica y energía nuclear) deben estar equipados con redundancia de doble alimentación, mientras que los escenarios no críticos pueden funcionar con una sola fuente de alimentación.

Ciclo de mantenimiento: Verifique la energía del módulo de batería cada dos a?os (si está equipado), y reemplace el capacitor electrolítico cada cinco a?os (para evitar una salida inestable debido al envejecimiento).

Este módulo de alimentación, a través de su dise?o altamente confiable y configuración de redundancia flexible, se ha convertido en la unidad central de alimentación para sistemas de automatización industrial de mediana y gran escala, y es particularmente adecuado para escenarios de infraestructura crítica con requisitos extremadamente altos de continuidad y seguridad.
