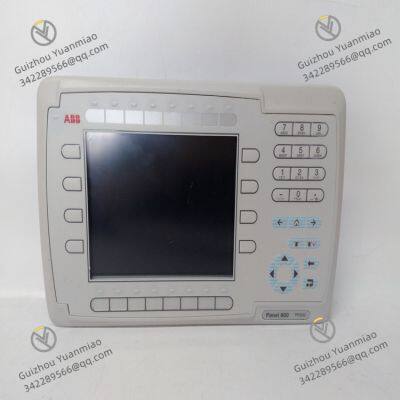

ABB PP836 3BSE042237R1 Panel de operador

Pantalla: Equipado con una pantalla TFT-LCD de 6.5 pulgadas con una resolución de 640×480 píxeles y un área de visualización activa de 131.5mm×98.6mm, capaz de presentar claramente gráficos, texto y otra información.

Fuente de alimentación: El voltaje de funcionamiento generalmente es de 24V DC.

Interfaces de comunicación: Equipado con múltiples interfaces de comunicación, como la interfaz Ethernet, y algunos también soportan USB, RS232, CANopen, EtherCAT, etc., que se pueden conectar fácilmente a varios dispositivos de automatización como PLCs, controladores de servomotores y convertidores de frecuencia.

Temperatura de funcionamiento: El rango de temperatura de funcionamiento es de 0℃ a 50℃, y el rango de temperatura de almacenamiento es de -20℃ a 70℃.

Peso: Aproximadamente 1.3kg.

Interfaz de usuario intuitiva: Equipado con una pantalla táctil para proporcionar una experiencia de operación intuitiva. Los usuarios pueden navegar y operar fácilmente el sistema o los dispositivos tocando la pantalla, y puede mostrar una gran cantidad de gráficos, texto y otra información para facilitar a los usuarios obtener información como el estado de funcionamiento de los dispositivos.

Potente control visual: Puede monitorear y controlar varios dispositivos, procesos o sistemas. Los usuarios pueden ver y ajustar parámetros en tiempo real en la pantalla táctil, establecer modos de operación, iniciar y detener dispositivos, ajustar varios parámetros, etc., para lograr un control preciso de los procesos industriales.

Rico procesamiento de datos: Puede mostrar datos en tiempo real, gráficos de tendencia, informes y otra información relacionada para ayudar a los usuarios a analizar datos, monitorear el estado y el rendimiento del sistema, y brindar un fuerte apoyo para la toma de decisiones oportunas.

Mecanismo de alarma y notificación perfecto: Puede monitorear el estado de los dispositivos o sistemas, y puede mostrar en tiempo real información de alarma o enviar notificaciones cuando se produzcan condiciones anormales, para que los operadores puedan responder rápidamente y tomar medidas adecuadas para garantizar el funcionamiento estable del sistema.

Acceso y control remoto convenientes (soporte parcial): Algunos módulos PP836 soportan funciones de acceso y control remoto. Los usuarios pueden monitorear y operar dispositivos o sistemas de forma remota a través de conexiones de red sin estar en el sitio, lo que mejora la conveniencia y la flexibilidad de la operación.

Modo de operación orientado a objetos: Funciona principalmente de forma orientada a objetos, lo que es fácil de entender y usar, y reduce el costo de aprendizaje para los usuarios.

Configuración flexible: Se configura en una computadora personal utilizando la herramienta de configuración Panel Builder 800, y el proyecto configurado se puede transmitir y almacenar en el panel de operación PP836, lo que es conveniente para que los usuarios realicen personalizaciones según las necesidades reales.

Inspeccionar el dispositivo: Después de abrir el paquete, verificar si el dispositivo está da?ado. Si hay algún problema, notificar al proveedor en tiempo.

Instalar el panel: Marcar y cortar una abertura adecuada en la posición de instalación seleccionada, y fijar el panel de operación en su lugar con los soportes y tornillos proporcionados.

Conectar cables: Conectar los cables relevantes en el orden especificado para garantizar una conexión firme.

Quitar la película protectora: Quitar con cuidado la película protectora de la pantalla del panel de operación, y prestar atención para evitar que la electricidad estática da?e el panel.

Instalar software de configuración: Instalar la herramienta de configuración Panel Builder 800 de ABB en una computadora personal. La herramienta tiene un entorno similar a Microsoft Windows, es fácil de operar y soporta múltiples idiomas.

Realizar configuración: Utilizar Panel Builder 800 para crear un proyecto, realizar un dise?o personalizado de la interfaz, incluyendo la creación de elementos como botones, indicadores, medidores y gráficos de tendencia, y vincularlos a las variables de los dispositivos industriales. Utilizar una gran cantidad de plantillas y bibliotecas gráficas proporcionadas por el software puede reducir el tiempo y la carga de desarrollo.

Descargar el proyecto: Después de completar la configuración, transmitir y almacenar el proyecto en el panel de operación PP836 a través de un método adecuado (como Ethernet, etc.).

Encendido e inicio de sesión: Después de conectar la fuente de alimentación, el panel de operación se enciende. Según la configuración del sistema, es posible que sea necesario ingresar un nombre de usuario y una contrase?a para iniciar sesión y obtener los permisos de operación correspondientes.

Navegación por la interfaz: Operar a través de la pantalla táctil y ver el estado de funcionamiento, la información de parámetros, etc. de varios dispositivos en la interfaz principal. Utilizar operaciones como tocar, deslizar, hacer clic, etc. para navegar por diferentes páginas y menús y obtener la información detallada requerida.

Ajuste de parámetros: Encontrar la interfaz del dispositivo o sistema cuyos parámetros deben ajustarse, y modificar y establecer los parámetros a través de controles como cuadros de entrada, deslizadores y menús desplegables en la pantalla táctil. Algunos parámetros pueden requerir ingresar una contrase?a o tener permisos específicos para modificarlos.

Control de dispositivos: Según el flujo de proceso y los requisitos de operación, hacer clic en los botones o iconos correspondientes en el panel de operación para iniciar y detener dispositivos, cambiar modos de operación, etc. Por ejemplo, hacer clic en el botón "Iniciar" para iniciar un determinado motor, o seleccionar el modo "Automático" para hacer que el sistema funcione según el programa preestablecido.

Visualización y análisis de datos: Ver información como datos en tiempo real, gráficos de tendencia e informes para comprender el estado de funcionamiento y los indicadores de rendimiento del dispositivo. Al analizar estos datos, se pueden encontrar problemas potenciales en tiempo y tomar decisiones. Por ejemplo, observar las tendencias de cambio de parámetros como temperatura y presión para juzgar si el dispositivo está funcionando normalmente.

Manejo de alarmas: Cuando se produzca una anomalía en el dispositivo o sistema, el panel de operación mostrará información de alarma. Los operadores deben verificar en tiempo real el contenido de la alarma, entender la naturaleza y la ubicación del problema, y tomar medidas correspondientes para tratarlo. Por ejemplo, verificar la causa de la falla del dispositivo según la indicación de alarma, y confirmar la alarma para borrar la indicación después de la reparación.
