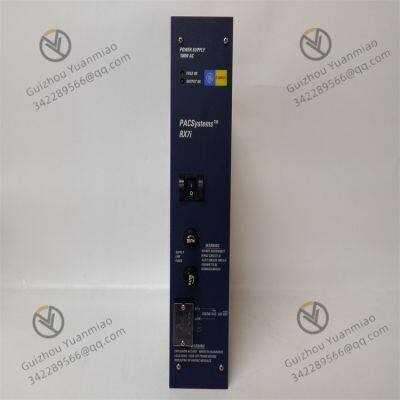

IC698PSA100, como el módulo de alimentación de la serie GE PACSystem RX7i, su función central es convertir la corriente alterna (o corriente continua) de entrada externa

en la fuente de alimentación de corriente continua estable requerida por el sistema de control industrial

. Mientras tanto, tiene múltiples mecanismos de protección para garantizar el funcionamiento fiable del sistema. Lo siguiente es un análisis detallado de su principio de funcionamiento desde aspectos tales como la conversión de energía, la regulación de voltaje y el

 mecanismo de protección:

I. Procesamiento de la energía de entrada y Conversión de Energía

Adaptación de la fuente de alimentación de entrada

El IC698PSA100 admite una amplia gama de entradas: 85-264VAC (CA) o 100-150VDC (CC). Convierte CA a CC a través de

 un circuito rectificador interno (si la entrada es CC, entra directamente en el procesamiento posterior).

Los terminales de entrada adoptan un dise?o en espiral y admiten la conexión de cable de cobre AWS #16 para garantizar la estabilidad y la

capacidad de anti-interferencia de la fuente de alimentación de entrada.

Arquitectura central de la conversión de energía

Se adopta la tecnología de fuente de alimentación conmutada. A través del control de encendido y apagado de los transistores conmutadores de alta frecuencia

(como MOSFET o IGBT), la corriente continua de alta tensión de entrada se convierte en voltaje de pulso de alta frecuencia, y

luego se rectifica y filtra después de ser reducida por el transformador. Genera la salida de CC de baja tensión requerida

 (+5VDC, +12VDC, -12VDC).

En comparación con las fuentes de alimentación lineales tradicionales, las fuentes de alimentación conmutadas tienen las ventajas de alta eficiencia

(factor de potencia ≥0.99), tama?o peque?o y baja generación de calor, lo que las hace adecuadas para el funcionamiento a largo plazo en escenarios de control industrial

.

Ii. Mecanismo de Regulación y Estabilización de Voltaje de Salida

Estabilización de voltaje independiente de múltiples canales

El módulo proporciona tres salidas:

+5VDC (valor nominal) : Hasta 20A, se utiliza para alimentar componentes centrales como CPUs y módulos de comunicación

. La precisión del voltaje se controla dentro de 4.875-5.25V, cumpliendo con los altos requisitos de estabilidad de los circuitos digitales

.

+12VDC (valor nominal) : Máximo 2A, proporcionando energía para dispositivos periféricos como módulos de E/S;

-12VDC (valor nominal) : Hasta 1A, se utiliza para soportar circuitos que requieren voltaje negativo (como amplificadores operacionales

).

Cada canal de salida se monitorea en tiempo real para detectar fluctuaciones de voltaje a través de un circuito de retroalimentación (como un divisor de voltaje + amplificador de error), y el tiempo de conducción del transistor conmutador se ajusta a través de la tecnología PWM (Modulación por Ancho de Pulso)

para lograr un control de estabilización de voltaje en bucle cerrado, garantizando que el voltaje de salida se mantenga

estable cuando la carga cambia.

Características de respuesta dinámica y retención

El módulo presenta "tiempo de recorrido" (mínimo 15ms) y "tiempo de retención" (mínimo 5ms) : Cuando la alimentación de entrada se interrumpe brevemente, los componentes de almacenamiento de energía internos (como capacitores de gran capacidad) pueden mantener un voltaje de salida estable

, evitando que el sistema de control se reinicie o tenga malfunciones debido a fluctuaciones de la red. Es adecuado para

 ambientes industriales con altos requisitos de continuidad de energía.

Iii. Mecanismo de Protección y Diagnóstico de Fallas

Protección contra sobretensión (OVP

Cuando el voltaje de salida de + 5VDC supera el umbral de 5.7-6.7V, el circuito de protección contra sobretensión actuará inmediatamente apagando el transistor conmutador o activando el circuito de limitación de corriente para prevenir que la alta tensión da?e el equipo de backend

.

Protección contra sobrecorriente (OCP

Se establecen umbrales de sobrecorriente independientes para cada canal de salida: 21A para +5VDC, 2.5A para +12VDC y 3.5A

para -12VDC. Cuando la corriente de carga supera el umbral, el circuito de protección reduce el ciclo de trabajo PWM o

corta temporalmente la salida para prevenir que el módulo de alimentación se sobrecaliente y se da?e debido a la sobrecarga

. Después de eliminada la falla, puede recuperarse automáticamente o restablecerse reiniciando el módulo.

Protección contra sobrecalentamiento (OTP)

El módulo integra internamente un sensor de temperatura para monitorear la temperatura de los dispositivos de potencia en tiempo real

. Cuando la temperatura supera el umbral establecido (como 85°C), se activa el mecanismo de protección contra sobrecalentamiento

, reduciendo gradualmente la potencia de salida o cortando la salida. La "luz indicadora de sobretemperatura" en la parte frontal

 se enciende. Una vez que la temperatura desciende, se reanuda automáticamente el funcionamiento para prevenir el envejecimiento o la quema del dispositivo debido a una mala disipación de calor

.

Control de habilitación de salida

El interruptor frontal se puede habilitar o deshabilitar manualmente para el canal de salida. Cuando está deshabilitado, solo se corta la salida de CC sin afectar la entrada de CA, lo que es conveniente para el mantenimiento o la resolución de problemas, y al mismo tiempo

 evita el impacto del calentamiento en caliente en el módulo.

Iv. Dise?o de Adaptabilidad al Ambiente Industrial

Aislamiento y Anti-interferencia

La entrada y la salida están dise?adas con aislamiento eléctrico (voltaje de aislamiento 1500VDC) para prevenir que la interferencia externa de la red se acople al sistema de control a través de la fuente de alimentación, y al mismo tiempo evitar el retorno de corriente hacia el lado de entrada en caso de falla del módulo

. El circuito de filtro interno puede suprimir el ruido de alta frecuencia y cumplir con los requisitos de CEM (Compatibilidad Electromagnética)

de los sitios industriales.

Tolerancia ambiental

El rango de temperatura de funcionamiento es de 0°C a 60°C, soportando el funcionamiento en ambientes peligrosos de nivel 1 y Zona

2, y adaptándose a condiciones de trabajo complejas como altas temperaturas y polvo en los sitios industriales. La luz indicadora frontal (encendida normal en el sitio, salida normal, sobretemperatura) proporciona una retroalimentación en tiempo real sobre el estado de funcionamiento,

facilitando el mantenimiento en el sitio.

V. Operación Colaborativa con el Sistema RX7i

El módulo se instala en la ranura 0 del bastidor RX7i y alimenta a otros módulos (como CPU e I/O modules)

 a través del panel posterior. Cuando la alimentación es anormal (como sobretensión, sobrecorriente o sobrecalentamiento), además de la alarma de la luz indicadora local, la se?al de falla también se puede transmitir al CPU a través de la comunicación del panel posterior

 para lograr el diagnóstico y la alarma de fallas a nivel de sistema, garantizando el funcionamiento seguro del sistema de control.

Resumen

El módulo de alimentación IC698PSA100 logra una conversión de energía eficiente a través de la tecnología de fuente de alimentación conmutada

. Combinado con la regulación de voltaje de múltiples canales, múltiples mecanismos de protección y un dise?o de entorno de grado industrial

, proporciona un soporte de energía estable y confiable para el sistema RX7i. Su principio de funcionamiento atraviesa todo el proceso de "adaptación de entrada - conversión de energía - control de regulación de voltaje - protección contra fallas". Es un representante típico del subsistema de alimentación en los sistemas de control de automatización industrial.
