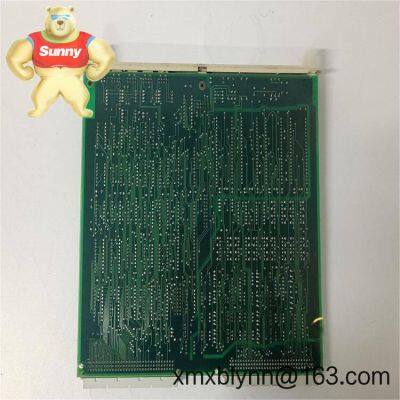

ABB DSCA114 57510001-AA Kommunikationskarte – Systembus- und serielle Anbindung für Advant OCS-Schr?nke

Die ABB DSCA114 (Teilenummer 57510001-AA) ist eine Kommunikationsschnittstellenkarte, die in ABB Advant OCS-Anlagen eingesetzt wird und typischerweise in einem S100-Subrack sitzt. Aus meiner Erfahrung ist es oft das Bauteil, das still und leise dafür sorgt, dass Controller, Ein-/Ausgabe und Drittger?te problemlos miteinander kommunizieren. Sie scheint als stabile, einsetzbare Ersatzkarte beliebt zu sein, wenn Sie einfach serielle Verbindungen und Systembus-Integration ben?tigen.

• Integration in Advant OCS-Racks – Für ABB-Subracks aus der Advant OCS-Familie entwickelt, sodass die Installation und Adressierung in den meisten F?llen unkompliziert sind.

• Serielle Anbindung (Feldger?teverbindungen) – H?ufig für RS?232/RS?485-Kan?le verwendet, um Gateways zu Antrieben, Analysatoren, Z?hlern oder alten PLCs zu erm?glichen.

• Systembus-Schnittstelle – Brückt die Controller-Seite zu peripheren oder Feldnetzwerken; typischerweise über Onboard-Jumper/Schalter und Firmware-Optionen konfigurierbar.

• Diagnose auf der Karte – Status-LEDs erleichtern die Best?tigung der Verbindungszust?nde w?hrend der Inbetriebnahme und Fehlersuche.

• Protokollflexibilit?t – Je nach Firmware-Version wird sie h?ufig für ABB-eigene Verbindungen und in vielen F?llen für serielle Protokolle wie Modbus RTU eingesetzt.

• Tauglich für industrielle Schr?nke – Geeignet für den rund-the-clock-Betrieb in richtig belüfteten Geh?usen mit gutem Erdungs- und Abschirmungskonzept.

• Redundanzfreundliche Architekturen – H?ufig in redundanten Paaren eingesetzt, um Einzelpunktausf?lle zu minimieren und die Ausfallzeit zu reduzieren.

Betriebe verwenden die DSCA114 typischerweise überall dort, wo Advant OCS zuverl?ssige Verbindungen zu seriellen Feldger?ten oder Hilfssystemen ben?tigt. Sie k?nnten sie in folgenden Bereichen bemerken:

• Energieerzeugung – Brücken zwischen Turbinen-Hilfsfeldern, Erregungssystemen oder Z?hlern und der DCS.

• ?l & Gas und Petrochemie – Verbindung von Analysatoren, Skids und Kompressor-PLCs über Modbus/Seriell.

• Pulp & Paper und Metalle – Einbindung von alten Antrieben und Waagen in Controllernetzwerke für Chargen- und Prozesssteuerung.

• Wasser & Abwasser – Integration von Fernstationen und Instrumenten in bestehende Advant-Schr?nke.

Ein Wartungsleiter in einer Papierfabrik fasste es einfach zusammen: ?Wir haben die DSCA114 als eins-zu-eins-Kommunikationskarte eingebaut und die Produktion war vor dem Mittagessen wieder in Betrieb. Keine überraschungen.“

• Einsetzbare Kompatibilit?t – Passt in bestehende Advant OCS-Subracks; h?lt den Projektumfang bei Sanierungen klein.

• Stabile Leistung – In vielen F?llen halten Firmware und Diagnose die seriellen Verbindungen vorhersehbar, was die Fehlersuchzeit spart.

• Lebenszyklusunterstützung – H?ufig als Service-Lagerware erh?ltlich, was es einfacher macht, ein Ersatzteil vorzuhalten und die mittlere Reparaturzeit zu reduzieren.

• Kostenkontrolle – Verl?ngert die Lebensdauer installierter Anlagen; Sie müssen nicht in Eile eine vollst?ndige Systemmigration durchführen, um die Kommunikation wiederherzustellen.

• Integrationsflexibilit?t – Funktioniert gut als Brücke zu Drittger?ten, wo Ethernet-Upgrades noch nicht praktikabel sind.

• Schrankstandards – Montieren Sie in einem sauberen, belüfteten Geh?use; halten Sie die Umgebungstemperatur zwischen 0–55 °C und vermeiden Sie m?glichst Vibrationen.

• Verdrahtungspraktiken – Verwenden Sie abgeschirmte Twisted Pair-Kabel für RS?485; erden Sie die Abschirmung an einem Ende; beachten Sie die maximalen Segmentl?ngen je nach gew?hltem Protokoll.

• ESD-Handhabung – Behandeln Sie es als empfindliche Elektronikbaugruppe; befolgen Sie die ESD-Armband- und antistatische Verpackungsverfahren beim Austausch.

• Adressierung und Schalter – überprüfen Sie die Jumper/Schalter-Einstellungen und Portparameter (Baudrate, Parit?t) vor dem Einschalten; beschriften Sie die Ports, um sie mit den P&IDs übereinzustimmen.

• Routinem??ige Prüfungen – überprüfen Sie die Anschlüsse viertelj?hrlich; setzen Sie sie bei Bedarf neu; überprüfen Sie die Fehlerz?hler/LED-Zust?nde w?hrend der Wartungsrunden.

• Firmware-Richtlinie – Aktualisieren Sie nur auf von ABB genehmigte Revisionen für die Konfiguration Ihres Betriebs; sichern Sie die Einstellungen vor jeder ?nderung.

• Zertifizierungen – CE-konform; UL/CSA-Anerkennung ist typisch auf Systemebene in vielen Schr?nken.

• Herstellungsstandards – Hergestellt nach ISO 9001-Qualit?tssystemen.

• Umwelt – Der RoHS-Status kann je nach Produktionsjahr variieren; best?tigen Sie, ob Ihr Betrieb spezifische Erkl?rungen ben?tigt.

• Garantie – Die Abdeckung folgt der ABB-Richtlinie für die DSCA114 und dem Lieferkanal; viele K?ufer standardisieren auf einen 12-monatigen Reparatur/Austausch-Zeitraum.

Typische Begleitkomponenten umfassen Advant OCS-Subracks und Controllermodule, serielle Anschlussbl?cke oder übergangskarten sowie abgeschirmte serielle Kabelb?ume. Wenn Sie einen eins-zu-eins-Austausch planen, hilft es normalerweise, die bestehenden Port-Einstellungen und die Rack-Position zu erfassen, damit die DSCA114 mit minimaler Ausfallzeit in Betrieb genommen werden kann.
