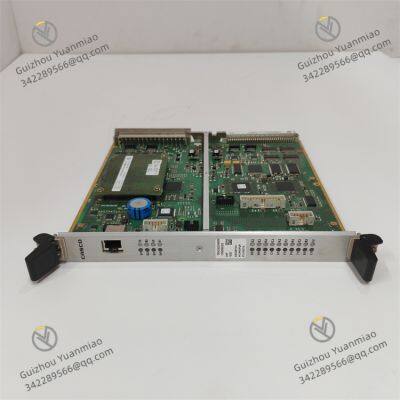

ALSTOM CMP1838 TRVCO62345000 CP00005202 Steuerungsmodul

I. ALSTOM CMP1838: Eine Signalverarbeitungs- und Logikausführungskomponente für industrielle Steuerungsszenarien

1. Produktpositionierung und Kernfunktionen

• Mehrfachsignal-kompatible Verarbeitung: Unterstützt 4 Kan?le analogen Eingang (AI, 4-20mA/0-10V, 16-Bit-Aufl?sung, Genauigkeit ±0,1% FS) zum Sammeln von Parametern wie Strom und Druck; 8 Kan?le digitalen Eingang (DI, 24V DC trockener Kontakt, Ansprechzeit ≤1ms) zur überwachung des Ger?testatus (z. B. Kontaktoreinzugrückmeldung); und 4 Kan?le digitalen Ausgang (DO, 24V DC, Ausgangsstrom ≤2A) zur Ausführung von Steuerbefehlen (z. B. Ausl?sen von Alarmen oder Schalten von Backup-Schaltkreisen).
• Verfestigte Ausführung der Steuerlogik: Enth?lt einen 8-Bit-Mikrocontroller (MCU, z. B. PIC18-Serie), in dem Alstoms spezielle Steueralgorithmen (z. B. Drehmomentkompensationslogik für Zugsysteme von Zügen, Drehzahlregelunglogik für Kraftwerksventilatoren) vorgespeichert sind. Es unterstützt das Empfangen von Befehlen vom Hauptsteuerer über RS485 oder CAN-Bus, mit einer Befehlsausführungsverz?gerung ≤5ms.

•


• Fehlerselbstdiagnose und Redundanz: Zeichnet sich durch Kanalkurzschluss-/Leerlaufdetektion (Ansprechzeit ≤100μs) und Netzüberspannungsschutz (widersteht 24V DC±30%) aus und unterstützt Doppelstromversorgungseingang (Schaltzeit ≤0,5ms). In der Zuganlage eines U-Bahntriebwagens, wenn eine einzelne Stromversorgung des CMP1838 ausf?llt, übernimmt die Backup-Stromversorgung nahtlos, ohne dass die Steuersignale unterbrochen werden.
• Entwurf für Widerstand gegen raue Umgebungen: Verwendet Oberfl?chenmontagebauteile und ein metallisches geschirmtes Geh?use (Schirmwirkung ≥40dB). Es arbeitet in einem Temperaturbereich von -40℃~70℃ (geeignet für outdoor-Schienenumgebungen in n?rdlichen Wintern) und einer relativen Luftfeuchtigkeit von 5%~95% (nicht kondensierend). Seine Vibrationsfestigkeit entspricht der Norm IEC 60068-2-6 (10-500Hz, 2g Beschleunigung). In der Vibrationsumgebung von Schienenverkehrszügen ist die Schwankungsbreite der Signalaufzeichnung ≤±0,5% FS.

2. Anwendungsf?lle

• Steuerung von Hilfssystemen von Schienenverkehrszügen: In den Klima- und Brems-Hilfssystemen von U-Bahntriebwagen sammelt der CMP1838 die Rücklufttemperatur der Klimaanlage (AI), den Bremszylinderdruck (AI) und den Betriebszustand des Ventilators (DI). Es passt die Drehzahl des Klimakompressors (DO steuert den Kontaktor) und den Schalter des Brems-Hilfsventils über eingebaute Algorithmen an, um sicherzustellen, dass die Temperaturfluktuation im Zug ≤±2℃ und der Bremsdrucksteuerfehler ≤±0,1MPa betr?gt.
• Statusüberwachung und Verriegelung von Kraftwerkshilfsausrüstung: In der Saugzugventilatorsteuerung eines Kohlekraftwerks ist der CMP1838 mit der Ventilatorlagerungstemperatur (AI, PT100-Signal), dem Motorstrom (AI) und dem Vibrationssensorsignal (DI) verbunden. Wenn die Temperatur 80℃ überschreitet oder der Strom 110% des Nennwerts überschreitet, gibt es innerhalb von 10ms ein Verriegelungssignal aus, um die Ventilatorstromversorgung abzuschalten und das Verbrennen des Lagers zu verhindern (Einzelwartungskosten über 200.000 Yuan).
• Ausführung der industriellen Ventilsteuerlogik: Bei der Steuerung von Speiseventilen für Reaktionskessel in chemischen Unternehmen empf?ngt der CMP1838 Ventil?ffnungsbefehle (AI, 0-10V) vom Hauptsteuerer, l?st die Servoventilaktion über DO-Ausgang aus und sammelt die tats?chliche Ventilpositionrückmeldung (DI), um eine "Befehl-Rückmeldung"-Geschlossen-Schleifensteuerung zu erreichen, mit einem ?ffnungssteuerfehler ≤±1%.

II. ALSTOM TRVCO62345000: Eine hocheffiziente Energieübertragungskomponente für Stromwandlungsszenarien

1. Produktpositionierung und Kernfunktionen

• Breitband-Spannungswandlung: Die Eingangsspannung ist kompatibel mit DC 750V/1500V (geeignet für die Zugspannung von Schienenverkehrszügen) oder AC 380V (industrielles Stromnetz). Die Ausgangsspannung ist einstellbar (z. B. DC 24V/110V, Genauigkeit ±2%), um die Stromversorgungsbedürfnisse von Niederspannungsger?ten wie Steuerungsmodulen und Sensoren zu erfüllen. Der Wandlungswirkungsgrad ist ≥95% (bei Volllast).
• überlast- und Kurzschlussschutz: Ausgestattet mit Ausgangsüberstromschutz (ausgel?st, wenn der Strom das 1,5-fache des Nennstroms erreicht, Ansprechzeit ≤10μs) und Eingangsüberspannungsschutz (abschaltet, wenn die Spannung 120% des Nennwerts überschreitet). In einem Schienenverkehrszug, wenn der TRVCO62345000 aufgrund eines Lastkurzschlusses Schutzma?nahmen ausl?st, wurde nur das Modul selbst abgeschaltet, ohne den Zugzugsystem zu beeintr?chtigen.

•


• Elektromagnetische Vertr?glichkeit (EMV) und W?rmeableitung: Verwendet eine EMV-Filter-Schaltung (konform mit EN 55032 Klasse B). In der N?he von 10kV-Frequenzumrichtern (elektromagnetische Strahlung 50V/m) ist die Ausgangsspannungsripple ≤50mV. Es verwendet natürliche W?rmeableitung (Aluminium-W?rmeableitungsgeh?use), und die Geh?usetemperatur ist ≤60℃ (bei einer Umgebungstemperatur von 40℃) w?hrend des Volllastbetriebs, ohne zus?tzliche Lüfter erforderlich.
• Anpassung an Schienenverkehrsszenarien: Entspricht der Norm EN 50155 für einen weiten Temperaturbereich (-40℃~70℃) und Vibrationsfestigkeit (10-500Hz, 3g Beschleunigung), um Schocks und Temperaturfluktuationen w?hrend des Zugbetriebs zu bew?ltigen. In einem Hochgeschwindigkeitszug arbeitete das Modul 365 Tage lang fehlerfrei kontinuierlich, mit einer mittleren Zeit zwischen Ausf?llen (MTBF) ≥60.000 Stunden.

2. Anwendungsf?lle

• Niederspannungsstromversorgung für Schienenverkehrszüge: In den Steuer- und Hilfssystemen von Hochgeschwindigkeitszügen wandelt der TRVCO62345000 die DC 1500V-Ausgabe des Zugstromrichters in DC 110V um, um die PLC, die Beleuchtung und die Sensoren des Zuges mit Strom zu versorgen. Der Wandlungswirkungsgrad erreicht 96,5%, was die j?hrliche Energieeinsparung um ungef?hr 8.000 kWh reduziert.
• Stromversorgung für die Steuerung von Kraftwerkshilfsausrüstung: In der Gasturbinenbrennstoffventilsteuerungseinheit eines Gaskraftwerks wandelt das Modul die AC 380V-Ausgabe des Kraftwerks-UPS in DC 24V um, um den Servotreiber des Brennstoffventils mit Strom zu versorgen. Die Ausgangsspannungsripple ist ≤30mV, um sicherzustellen, dass die Genauigkeit der Brennstoffventil?ffnungssteuerung ±0,5% betr?gt.
• Stromwandlung für industrielle Roboter: In der Schwei?robotersystem eines Automobilherstellwerks wandelt der TRVCO62345000 die AC 380V aus dem Werkstromnetz in DC 48V um, um den Treiber des Roboter-Joint-Motors mit Strom zu versorgen. Die überlastschutzantwort ist ≤8μs, um Sch?den am Roboter durch Motor-Kurzschluss zu verhindern (Einzelwartungskosten über 100.000 Yuan).

III. Kollaborative Anwendungslogik von CMP1838 und TRVCO62345000

1. Kollaborative Architektur und Signalfluss

• Stromversorgungsverbindung: DC 1500V-Ausgabe des Zugstromrichters → umgewandelt in DC 24V/110V durch TRVCO62345000 → versorgt einerseits den CMP1838 und andererseits Hilfsausrüstung (z. B. Ventilatoren, Magnetventile) mit Strom.
• Steuersignalverbindung: Der CMP1838 sammelt den Status der Hilfsausrüstung (z. B. Ventilatorstrom, Magnetventilposition) → führt die eingebettete Steuerlogik aus (z. B. Ventilatordrehzahlregelungsalgorithmus) → gibt Steuerbefehle an den Treiber der Hilfsausrüstung aus → gibt gleichzeitig den Ger?testatus über den CAN-Bus an den Zug-Hauptsteuerer zurück.
• Fehlerverknüpfungsverbindung: Wenn der TRVCO62345000 einen Ausgangsüberstrom feststellt (z. B. Ventilator-Kurzschluss), gibt er sofort ein Fehlersignal (DI) an den CMP1838 aus → der CMP1838 l?st DO aus, um die Ventilatorstromversorgung abzuschalten und meldet die Fehlerinformation an den Hauptsteuerer, wodurch eine "Fehlererkennung-Antwort-Meldung"-Geschlossen-Schleife mit einer Gesamtverz?gerung ≤15ms realisiert wird.

2. Reflexion des kollaborativen Wertes

• Verbesserte Systemzuverl?ssigkeit: In dem Hilfssystem eines U-Bahntriebwagens sank die Abschaltrate aufgrund von Steuer- oder Stromfehlern nach der kollaborativen Arbeit der beiden Produkte von 0,5% auf 0,05%, was die j?hrliche Ausfallzeit um ungef?hr 2 Stunden reduziert.
• Reduzierter Energieverbrauch und Verluste: Der 96,5%-ige Wandlungswirkungsgrad des TRVCO62345000 in Kombination mit der pr?zisen Lastregelung des CMP1838 reduzierte den j?hrlichen Energieverbrauch des Kraftwerkshilfsausrüstungssystems um 3%, was ungef?hr 30.000 Yuan an Stromkosten spart.
• Vereinfachte Wartungsschwierigkeit: Beide Produkte haben Selbstdiagnosefunktionen. Wenn ein Fehler auftritt, kann die fehlerhafte Komponente direkt über den Hauptsteuerer lokalisiert werden (z. B. "CMP1838 AI-Kanal-Kurzschluss", "TRVCO62345000 Ausgangsüberspannung"), wodurch die Fehlerbehebungszeit der Wartungspersonal von 2 Stunden auf 30 Minuten verkürzt wird.

IV. Technische Parameter
