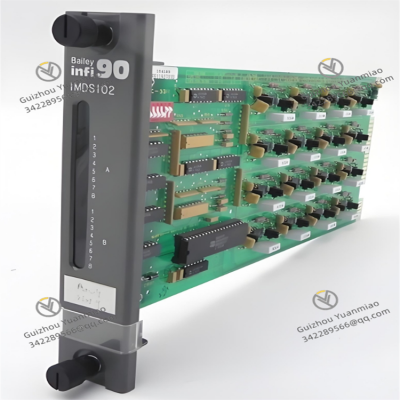

ABB Bailey IMDSI02 Digital Slave Input Modul

ABB Bailey IMDSI02 ist ein Analog-Eingangsmodul, das zur ABB Bailey-Serie geh?rt und eine Schlüsselrolle bei der Signalerfassung in industriellen Automatisierungssteuerungssystemen spielt. Es wird haupts?chlich verwendet, um verschiedene Analogsignale in der Industrie zu empfangen, wie z. B. 4-20mA-Stromsignale oder 0-10V-Spannungssignale, die von Sensoren oder Sendern für Temperatur, Druck, Durchfluss, Flüssigkeitsstand usw. umgewandelt werden. Es wandelt diese kontinuierlich ?ndernden Analogsignale genau in digitale Signale um, die vom Steuerungssystem erkannt werden k?nnen, und liefert Echtzeit- und genaue Prozessparameterdaten für obere Steuereinheiten (z. B. DCS, PLC). Es ist eine wichtige Komponente für die genaue überwachung und Steuerung in industriellen Produktionsprozessen. Mit seiner hochpr?zisen Signalumwandlungsf?higkeit und stabilen Betriebsleistung wird dieses Modul in Branchen mit strengen Anforderungen an die Prozessparametrierung wie Elektrizit?tserzeugung, Chemie, Metallurgie und Wasserbehandlung weit verbreitet eingesetzt und bietet eine starke Garantie für den stabilen und effizienten Betrieb der industriellen Produktion.

•


• Anzahl der Eingangskan?le: Ausgestattet mit 8 unabh?ngigen Analog-Eingangskan?len, von denen jeder unabh?ngig mit Signaltypen konfiguriert werden kann. Es kann gleichzeitig mehrere verschiedene Arten von Analogsignalen sammeln und erfüllt so die Signalerfassungsanforderungen von mittelgro?en industriellen Standorten. Beispielsweise kann es in chemischen Produktionsanlagen gleichzeitig verschiedene Parametersignale wie die Temperatur, den Druck, den Flüssigkeitsstand des Reaktors und die Zulaufmenge sammeln und so eine umfassende überwachung des Produktionsprozesses realisieren.

• Eingangssignaltypen: Unterstützt eine Vielzahl von Standard-Analog-Eingangssignalen, einschlie?lich 4-20mA-Gleichstromsignalen und 0-10V-Gleichspannungssignalen. Es ist gut kompatibel mit verschiedenen g?ngigen Sensoren (z. B. Thermoelementen, Thermowiderst?nden) und Sendern in der Industrie und kann direkt an Signalquellen angeschlossen werden, ohne zus?tzliche Signalumwandlungsger?te, was die Systemverkabelung vereinfacht.

• Messgenauigkeit: Die Messgenauigkeit von Analogsignalen ist extrem hoch. Die Messgenauigkeit für 4-20mA-Stromsignale kann bis auf ±0,1% FS (Vollskala) erreichen, und die Messgenauigkeit für 0-10V-Spannungssignale kann bis auf ±0,15% FS erreichen. Es kann subtile ?nderungen in den Signalen genau erfassen und gew?hrleistet so, dass genaue Prozessparameterdaten an das Steuerungssystem geliefert werden, um die Anforderungen an die hochpr?zise überwachung in der industriellen Produktion zu erfüllen.

• Konversionsrate: Die Signalumwandlungsrate jedes Kanals ist relativ schnell, normalerweise weniger als 100ms. Es kann schnell auf ?nderungen in den Analogsignalen reagieren und die dynamische Situation der lokalen Prozessparameter in Echtzeit widerspiegeln, was für Anwendungsf?lle mit hohen Anforderungen an die Echtzeitf?higkeit der Signale wie die überwachung von sich schnell ?ndernden Drücken und Str?men geeignet ist.

• Isolationsleistung: Verwendet fortschrittliche Isolationstechnologie. Die Isolationsspannung zwischen den Kan?len und zwischen den Kan?len und der internen Schaltung des Moduls erreicht 2500V AC. Dies blockiert effektiv elektromagnetische St?rungen vor Ort, Erdschleifenst?rungen und Signalübersprechen zwischen verschiedenen Kan?len, verbessert die Betriebsstabilit?t des Moduls in komplexen elektromagnetischen Umgebungen und gew?hrleistet die Genauigkeit der Signalmessung.

• Energieanforderungen: Die Betriebsspannung betr?gt 24V DC, und der Gesamtstrom w?hrend des normalen Betriebs betr?gt etwa 200mA (ohne Eingangssignalstrom). Es hat einen weiten Spannungsanpassungsbereich (18V DC - 30V DC) und kann in einer Umgebung mit Schwankungen der industriellen Spannung stabil betrieben werden, was das Risiko von Ausf?llen der Ger?te aufgrund instabiler Spannung verringert. Das Modul integriert überspannungs- und überstromschaltungsschutz, was die Sicherheit der Stromversorgung weiter verbessert.

• Umgebungsanpassungsf?higkeit: Der Betriebstemperaturbereich betr?gt 0°C - 60°C, was es erm?glicht, in der üblichen Temperaturumgebung von industriellen Werkst?tten zuverl?ssig zu funktionieren; die relative Luftfeuchtigkeit betr?gt 5% - 95% RH (nicht kondensierend), was es in der Lage ist, sich an feuchte Produktionsumgebungen wie Papierfabriken, Wasserbehandlungsanlagen und andere Orte mit hoher Luftfeuchtigkeit anzupassen und die stabile Leistung des Moduls unter verschiedenen komplexen Umweltbedingungen sicherzustellen.

• Physikalische Spezifikationen: Das Modul hat eine kompakte Gr??e und verwendet eine Standard-Rack-Montage-Methode, die für die Installation in ABB Bailey-Serie-Steuerk?sten oder Anschlussk?sten geeignet ist. Wenn es zusammen mit anderen Modulen (z. B. Digital-Eingangs-/Ausgangsmodulen, Kommunikationsmodulen) verwendet wird, kann es effektiv Installationsraum sparen, die Systemintegration und Wartung erleichtern und die Anordnung im Steuerkasten optimieren.

•


• Unabh?ngige Kanalkonfiguration und Kalibrierung: Jeder Eingangskanal kann über Software unabh?ngig mit Parametern wie Signaltyp (Strom oder Spannung) und Messbereich konfiguriert werden, um die Anschlussanforderungen verschiedener Signalquellen zu erfüllen. Es unterstützt auch die Online-Kalibrierungsfunktion. Benutzer k?nnen die Messgenauigkeit jedes Kanals über ein spezielles Kalibrierungswerkzeug kalibrieren, um die Genauigkeit der Messdaten w?hrend der Langzeitnutzung sicherzustellen, ohne das Modul zu zerlegen, was die Wartungskosten verringert.

• Statusanzeige und Diagnosefunktionen: Das Modul ist mit mehreren LED-Anzeigern ausgestattet, einschlie?lich Stromversorgungsanzeigern, Betriebsanzeigern und Statusanzeigern für jeden Kanal. Der Stromversorgungsanzeiger leuchtet auf, was eine normale Stromversorgung anzeigt; der Betriebsanzeiger blinkt, was anzeigt, dass das Modul normal arbeitet; der Kanalanzeiger kann anzeigen, ob das Signal des entsprechenden Kanals normal ist. Darüber hinaus hat es eine vollst?ndige Selbstdiagnosefunktion, die abnormalen Situationen wie interne Schaltungsfehler, Stromversorgungsfehler und Kanalüberlastung in Echtzeit überwachen kann. Wenn ein Fehler erkannt wird, sendet es Alarminformationen an den Host-Computer über die Kommunikationsschnittstelle, was es Wartungspersonal erleichtert, Fehler zeitnah zu finden und zu behandeln und die Systemausfallzeit zu verringern.

• St?rungsfestes Design: Zus?tzlich zur Isolationstechnologie verwendet das Modul intern mehrstufige Filterkreise und Abschirmma?nahmen, die elektromagnetische St?rungen, Funkfrequenzst?rungen und Stromversorgungsrauschen in der Industrie effektiv unterdrücken k?nnen, um sicherzustellen, dass es in Umgebungen in der N?he starker St?rquellen wie Hochleistungsmaschinen und Frequenzumrichtern stabile Signale sammeln kann, Messfehler aufgrund von St?rungen zu vermeiden und die Signalzuverl?ssigkeit zu gew?hrleisten.

• Kompatibilit?t und Integration: Als Mitglied der ABB Bailey-Serie hat es eine ausgezeichnete Kompatibilit?t mit den DCS-Systemen der Serie (z. B. INFI 90, Network 90) und kann nahtlos in das System integriert werden. Es realisiert die Dateninteraktion mit der Steuereinheit über den Systembus, vereinfacht den Systemkonfigurations- und -debugging-Prozess und verringert die Integrationskosten für den Benutzer. Es unterstützt auch die Verbindung mit Drittanbieter-Steuerungssystemen, was die Flexibilit?t und Skalierbarkeit des Systems verbessert.

•


• Installationsspezifikationen: überprüfen Sie vor der Installation, ob das ?u?ere des Moduls intakt ist und ob die Schnittstelle besch?digt oder oxidiert ist. Der Installationsort sollte gut belüftet sein, keine starken Vibrationen aufweisen, von starken elektromagnetischen St?rquellen und W?rmequellen entfernt sein und direkte Sonneneinstrahlung und Regen vermeiden. Verkabeln Sie gem?? dem vom System entworfenen Verkabelungsplan, unterscheiden Sie zwischen Stromversorgung, Signalinput und anderen Schnittstellen, stellen Sie sicher, dass die Verkabelung fest und korrekt ist und vermeiden Sie Kurzschlüsse oder lose Verbindungen. Bei abgeschirmten Kabeln sollte die Abschirmung an einem Ende zuverl?ssig geerdet werden (Erdungswiderstand ≤4Ω), um die St?rungsfestigkeit zu verbessern. Nach der Installation überprüfen Sie, ob die Verbindung zwischen dem Modul und dem Rack fest ist, um zu verhindern, dass das Modul aufgrund von Vibrationen locker wird.

• Debugging-Punkte: Bevor Sie zum ersten Mal die Stromversorgung einschalten, best?tigen Sie, dass die Stromversorgungsspannung den Anforderungen des Moduls entspricht (24V DC) und die Polarit?t korrekt angeschlossen ist. Nach dem Einschalten beobachten Sie, ob der Stromversorgungsanzeiger und der Betriebsanzeiger normal leuchten und blinken. Wenn der Anzeiger abnormal ist, überprüfen Sie, ob die Stromversorgungsverbindung und die Modulinstallation korrekt sind. Konfigurieren Sie die Parameter für das Modul über die Systemkonfigurationssoftware, einschlie?lich des Signaltyps und des Messbereichs jedes Kanals. Verwenden Sie einen Standard-Signalgenerator, um bekannte Standard-Signale (z. B. 4mA, 12mA, 20mA-Stromsignale) an jeden Kanal zu senden, überprüfen Sie, ob die Abweichung zwischen dem gemessenen Wert, der vom Steuerungssystem angezeigt wird, und dem Standardwert innerhalb des zul?ssigen Bereichs liegt, und führen Sie eine Online-Kalibrierung durch, wenn die Abweichung zu gro? ist.

• T?gliche Wartung: Führen Sie regelm??ige (empfohlen alle sechs Monate) visuelle Inspektionen des Moduls durch, reinigen Sie den Oberfl?chenstaub und halten Sie gute W?rmeableitungsbedingungen aufrecht. überprüfen Sie, ob die Anschlüsse locker sind und ob die Kabel altert oder besch?digt sind, und behandeln Sie Probleme zeitnah. überwachen Sie die Messdaten jedes Kanals über das Steuerungssystem, vergleichen Sie sie mit den tats?chlichen lokalen Parametern und überprüfen Sie, ob die Messgenauigkeit normal ist. Kalibrieren Sie das Modul regelm??ig, um die Messgenauigkeit w?hrend der Langzeitnutzung sicherzustellen. Notieren Sie den Betriebszustand und die Fehlermeldungen des Moduls, um einen Bezug für die nachfolgende Wartung zu haben.

• Fehlerbehebung: Wenn die Messdaten eines bestimmten Kanals abnormal sind, überprüfen Sie zun?chst, ob der lokale Sensor oder Sender normal funktioniert und ob das Signalkabel locker oder kurzgeschlossen ist; wenn die Signalquelle und das Kabel normal sind, kann es sich um einen Kanalfehler handeln, und Sie k?nnen versuchen, den Kanal zu ersetzen oder den Kanal zu kalibrieren. Wenn das Modul nicht mit dem Steuerungssystem kommunizieren kann, überprüfen Sie, ob die Kommunikationskabelverbindung normal ist, ob die Moduladresse korrekt eingestellt ist und ob der Systembus fehlerhaft ist. Wenn der Stromversorgungsanzeiger des Moduls nicht leuchtet, überprüfen Sie, ob die Stromversorgung normal ist und ob die Stromversorgungsschnittstelle in gutem Kontakt ist. Nachdem das Stromversorgungsproblem behoben wurde, kann es sich um einen Fehler in der internen Stromversorgungsschaltung des Moduls handeln, und das Modul muss ersetzt werden. Wenn das Modul einen Fehleralarm sendet, lokalisieren Sie den Fehlerpunkt gem?? der Alarmmeldung und in Kombination mit der Selbstdiagnosefunktion und führen Sie eine Wartung oder einen Austausch zeitnah durch.
