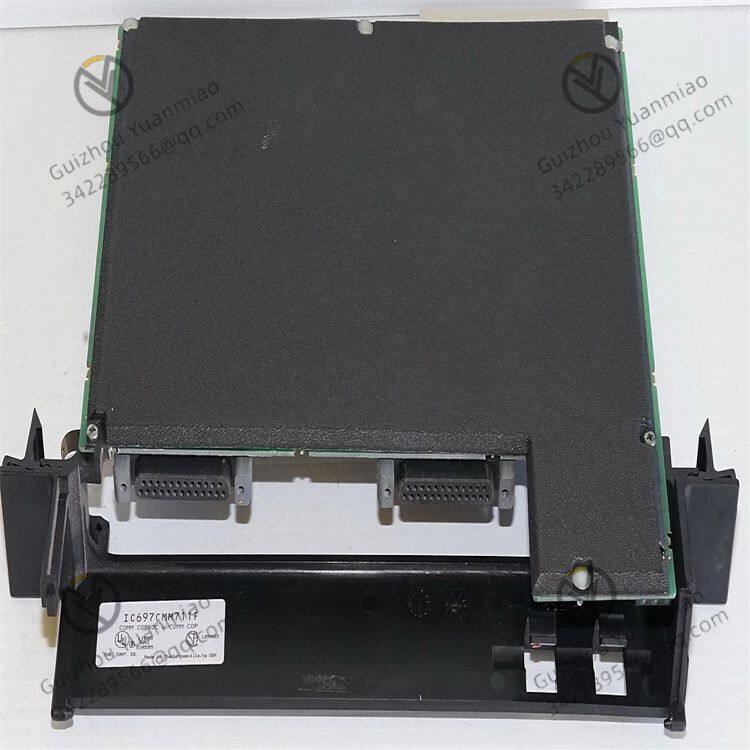

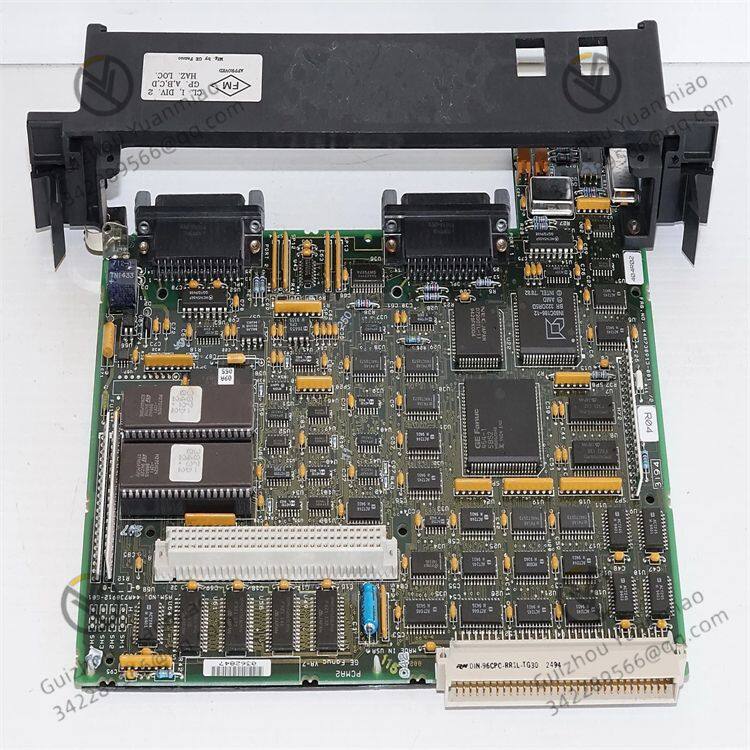

GE IC697CMM711 Einzel-Slot-Kommunikations-Co-Prozessormodul

• Prozessor: Ausgestattet mit einem 12MHz 80C186-Mikroprozessor, der eine Hochgeschwindigkeits-Datentransmission erm?glicht, um eine effiziente Datenverarbeitung und -übertragung zu gew?hrleisten.

• Kommunikationsschnittstellen: Zeichnet sich durch zwei RS-422/RS-485- oder RS-232-Serialschnittstellen aus, die eine einfache Verbindung mit verschiedenen Ger?ten erm?glichen.

• Eingangsspannung: Zwei Optionen sind verfügbar, 5VDC oder 12VDC, abh?ngig vom spezifischen Modell.

• Abmessungen: Etwa 170mm x 105mm x 32mm. Das Einfach-Slot-Design erleichtert die Integration in bestehende Automatisierungssysteme.

• Statusanzeige: Ausgestattet mit drei Status-LEDs, über die der Status des Moduls (z. B. Stromstatus, Serialschnittstellenaktivit?t usw.) überwacht werden kann.

• Unterstützte Protokolle: Unterstützt mehrere Kommunikationsprotokolle, darunter CCM, RTU, SNP, SNPX, Modbus usw. Es kann auch einige Funktionen von Protokollen wie Ethernet/IP, DF1 und DeviceNet unterstützen.

• Kommunikationsmodi: Die beiden Serialschnittstellen k?nnen flexibel in 9 Kombinationen von Kommunikationsmodi konfiguriert werden, wie CCM/CCM, CCM/RTU, RTU/CCM, RTU/RTU, SNP/SNP, SNP/CCM, CCM/SNP, SNP/RTU und RTU/SNP. Beide Schnittstellen k?nnen gleichzeitig kommunizieren, mit einer maximalen Kommunikationsrate von 19,2kbps für eine einzelne Schnittstelle.

• Flexible Konfiguration: Keine Sprungbrücken erforderlich; mehrere Kommunikationsmodus-Kombinationen k?nnen über die Softwarekonfiguration erreicht werden, was die Anpassung an verschiedene industrielle Anwendungsanforderungen erleichtert.

• Hohe Zuverl?ssigkeit: Keine Batterie erforderlich, was potenzielle Ausfallpunkte reduziert. Für industrielle Umgebungen ausgelegt, hat es eine hervorragende St?runterdrückungsf?higkeit und Stabilit?t. Der Betriebstemperaturbereich liegt zwischen -40°C und +85°C, und der Feuchtigkeitsbereich zwischen 5% und 95% (nicht kondensierend).

• Vielseitige Funktionen: Es kann die Kommunikation zwischen PLCs und anderen Ger?ten wie Frequenzumrichtern, Touchscreens und Hostcomputern erm?glichen, wodurch die PLC-Funktionen erweitert werden, Datengewinnung, Remoteüberwachung usw. realisiert werden k?nnen, und es kann auch an der Aufbau von PLC-Steuerungsnetzwerken teilnehmen.

Typische Anwendungsf?lle:

• Kollaborative Steuerung mehrerer PLCs
  In gro?en Produktionslinien verbindet es mehrere GE 90-70 PLCs oder PLCs anderer Marken (z. B. Siemens, ABB), um die Daten-Synchronisierung zwischen Master- und Slave-Stationen über das Modbus- oder SNP-Protokoll zu erreichen. Beispielsweise in einer Automobilmontagelinie kommuniziert der Haupt-PLC über das CMM711 mit den PLCs an jeder Arbeitsstation, um die Aktionen von Roboterarmen und F?rderb?ndern zu koordinieren.

• Integration hybrider Ger?te
  Es verbindet gleichzeitig Ger?te mit verschiedenen Kommunikationsprotokollen, wie z. B.:

• Serialschnittstelle 1 ist als Modbus RTU konfiguriert, um sich an Schneider-Frequenzumrichter anzuschlie?en;

• Serialschnittstelle 2 ist als SNP konfiguriert, um sich an GE Mensch-Maschine-Schnittstellen (HMIs) anzuschlie?en.
  Dies erm?glicht die zentrale Sammlung und Steuerung von Parametern wie Motordrehzahl und Temperatur.

• Gateway für das industrielle Internet der Dinge (IIoT)
  Es verbindet sich über die RS-485-Schnittstelle des CMM711 mit den lokalen PLCs und leitet dann die Daten über Drittanbieter-Module (z. B. DTUs) an Cloud-Plattformen weiter. Beispielsweise in der verteilten Pumpenstationenüberwachung sammelt das CMM711 die Druck- und Durchflussdaten von jeder Station und sendet sie an das SCADA-Zentrum.

• Remote-Programmierung und -Wartung
  Die Remote-Programmierung von PLCs wird über Modems oder Ethernet unter Verwendung des SNP-Protokolls realisiert. In ?lpipelinemonitorsystemen k?nnen Ingenieure über das CMM711 Programme remote hochladen oder PID-Parameter ?ndern.

• Integration von DCS-Systemen
  Bei der Steuerung von chemischen Reaktoren dient das CMM711 als Kommunikationsbrücke für den 90-70 PLC:

• Serialschnittstelle 1 kommuniziert über Modbus mit Emerson-Temperaturgebern;

• Serialschnittstelle 2 verbindet sich über das DF1-Protokoll mit Honeywell-Durchflussreglern.
  Dies erm?glicht die PID-Regelung von Temperatur und Durchfluss im geschlossenen Kreis.

• Energieautomatisierung
  In Substation-Integrationsautomatisierungssystemen ist das CMM711 mit dem IEC 60870-5-101-Protokoll konfiguriert, um mit Schutzger?ten zu kommunizieren, Strom- und Spannungsdaten in Echtzeit zu sammeln und sie an das Leitstandszentrum hochzuladen.

• Kommunikation mit Remote-I/O-Racks
  Wenn die Entfernung zwischen dem Haupt-PLC und dem Remote-I/O-Rack mehr als 100 Meter betr?gt, verbindet das CMM711 sich über die RS-485-Schnittstelle mit Remote-Kommunikationsmodulen (z. B. IC697BEM733), um die Anzahl der I/O-Punkte zu erweitern. Beispielsweise in einem Bergbaubandsteuerungssystem stellt die Hauptstation über das CMM711 eine Kommunikationsverbindung mit dem Remote-I/O 200 Meter entfernt her.

Ger?tenetzwerke und Protokollkonvertierung

• Modbus zu Ethernet/IP
  Bei der Renovierung alter Ger?te fungiert das CMM711 als Protokollkonverter:

• Serialschnittstelle 1 sammelt Daten von Mitsubishi-Frequenzumrichtern über Modbus RTU;

• Serialschnittstelle 2 übertr?gt Daten an Rockwell-PLCs über Ethernet/IP.
  Dies erm?glicht die nahtlose Integration von Ger?ten verschiedener Marken.

• Dual-Maschinen-Hot-Standby-Kommunikationsverbindung
  In redundanten PLC-Systemen werden zwei CMM711s jeweils als Haupt- und Reserveverbindung konfiguriert, um Daten über das CCM-Protokoll zu synchronisieren. Wenn die Hauptverbindung ausf?llt, übernimmt die Reserveverbindung automatisch, um den ununterbrochenen Betrieb des Stranggie?steuerungssystems in Stahlwerken sicherzustellen.

• Dateninteraktion mit Touchscreens
  Es verbindet sich über die RS-232-Schnittstelle mit Pro-face- oder Siemens-Touchscreens, um es Bedienpersonen zu erm?glichen, Parameter einzustellen und den Status von PLCs zu überwachen. Beispielsweise in Lebensmittelverpackungsmaschinen stellen Bedienpersonen die Verpackungsgeschwindigkeit über die HMI ein, und das CMM711 übertr?gt die Anweisungen an den PLC zur Ausführung.

• Bahnverkehrssignalsysteme
  In U-Bahn-ATS-Systemen (Automatische Zugüberwachung) verbindet sich das CMM711 über das SNP-Protokoll mit Verriegelungsger?ten, um Echtzeit-Zugpositionierungsinformationen zu übertragen, und gew?hrleistet eine zuverl?ssige Datenübertragung über redundante Kommunikationsverbindungen.

• Compliance-Systeme in der Pharmaindustrie
  In GMP-zertifizierten pharmazeutischen Produktionslinien unterstützt das CMM711 die Kommunikation mit W?gesensoren und Temperaturaufzeichnern über das Modbus-Protokoll und protokolliert Produktionsdaten für Audit-Trails.
