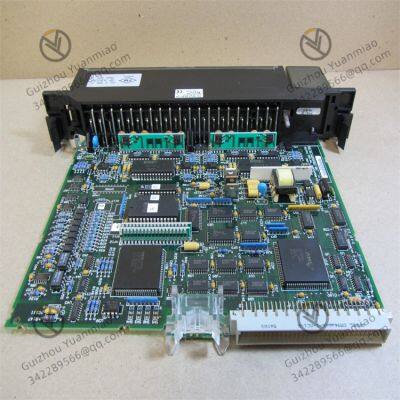

GE IC697ALG320 90-70 Series Analog Input Modul

Eingangskan?le: 8 differentielle Analog-Eingangskan?le, die unabh?ngig als Spannungs- oder Stromeing?nge konfiguriert werden k?nnen.

Signaltypen:

Aufl?sung: 16-Bit, mit eingebauter überabtastfunktion, die auf 18 Bit hochgestuft werden kann (muss über die Software aktiviert werden).

Konversionsrate: Bis zu 10ms pro Kanal (Standardmodus), unterstützt Schnellmodus (5ms pro Kanal).

Genauigkeit: ±0.05% (Volllast, 25℃).

Isolationsmerkmale:

Abtastmethode: Synchrone Abtastung (alle Kan?le werden gleichzeitig abgetastet).

Energieanforderungen:

Physikalische Abmessungen: 100mm × 110mm × 55mm (H?he × Breite × Tiefe).

Montagemethode: Standard-DIN-Schienemontage oder Rackmontage, kompatibel mit VME-Bus-Spezifikationen.

Schnittstellendesign:

Anzeigeleuchten:

Hochpr?zise Aufnahme:

Flexible Konfiguration:

St?runterdrückungsf?higkeit:

Diagnosefunktionen:

Signalaufbereitung: Externe Analogsignale (Spannung/Strom) gelangen über den Klemmenblock in das Modul und durchlaufen zun?chst die Signalaufbereitungsschaltung zur Verst?rkung oder D?mpfung, um dem Eingangsbereich des ADC anzupassen.

Analog-Digital-Umwandlung: Der 16-Bit-ADC tastet das aufbereitete Signal ab und digitalisiert es, und das Umwandlungsergebnis wird im internen Register des Moduls gespeichert.

Datentransmission: Die PLC liest die Registerdaten über den Systembus (z.B. VME) und führt weitere Verarbeitungen durch.

Synchrone Abtastung: Alle Kan?le werden gleichzeitig abgetastet, um die Zeitkonsistenz von Mehrkanaldaten sicherzustellen und ist für Anwendungen geeignet, die Phasensynchronisierung erfordern (z.B. Stromüberwachung).

Energiesystem:

Chemische und pharmazeutische Industrie:

Herstellungsindustrie:

Energieverwaltung:

Umweltüberwachung:

Fall 1: Eine Chemiefabrik verwendet das IC697ALG320, um die Reaktortemperatur (±5V-Signal) und den Druck (4~20mA-Signal) zu sammeln. Durch 16-Bit-Hochpr?zisionsabtastung wird eine Temperaturkontrolle von ±0.1℃ erreicht, was die Stabilit?t der Produktqualit?t verbessert.

Fall 2: In einem Windkraftprojekt sammelt das Modul synchron die dreiphasigen Strom- und Spannungssignale des Generators zur Leistungsberechnung und Fehlerdiagnose. Die Isolation zwischen den Kan?len vermeidet effektiv elektromagnetische St?rungen.

Fall 3: In der Lebensmittelverarbeitungsproduktionslinie wird das Modul im Schnellabtastmodus (5ms pro Kanal) konfiguriert, um den Fülldruck in Echtzeit zu überwachen und sicherzustellen, dass der Kapazit?tsfehler jeder Flasche Getr?nk weniger als ±1% betr?gt.
