ABB 5SHY55L4500 Hochleistungshalbleitermodul für elektrische Leistung

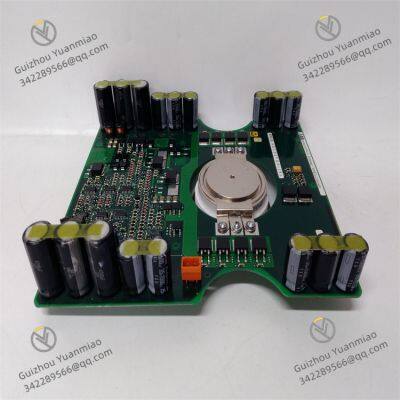

ABB 5SHY55L4500 ist ein integrierter Gate-Commutated Thyristor (IGCT). Als wichtiges Produkt von ABB auf dem Gebiet der Leistungselektronik integriert es fortschrittliche technische Konzepte. Der IGCT kombiniert die schnelle Abschaltcharakteristik von Transistoren mit den Vorteilen von Thyristoren bei der Widerstandsf?higkeit gegen hohe Spannungen und gro?en Str?men und ist sorgf?ltig für Anwendungsf?lle in der Mittel- und Hochspannungsleistungselektronik konzipiert. In komplexen und rauen Stromversorgungsumgebungen kann der 5SHY55L4500 stabil arbeiten und bietet die Schlüsselstütze für den effizienten und zuverl?ssigen Betrieb von Stromversorgungssystemen. In der industriellen Produktion wird er oft in Mittel- und Hochspannungsumrichtern eingesetzt, die die Motordrehzahl pr?zise steuern und die Effizienz der industriellen Produktion verbessern k?nnen; auf dem Gebiet der Stromübertragung spielt er in Systemen wie statischen Blindleistungskompensatoren und Hochspannungsgleichstromübertragung eine Rolle, hilft dabei, eine pr?zise Stromumwandlung und -steuerung zu erreichen und f?rdert die Entwicklung der verwandten Branchen in Richtung Intelligenz und Effizienz.

Im Vorw?rtsblockierzustand h?lt der 5SHY55L4500 eine Vorw?rtsanodenspannung stand. Da am Gate kein Triggersignal empfangen wird, befindet sich der Thyristor im ausgeschalteten Zustand mit nur einem schwachen Leckstrom. Wenn ein geeignter Vorw?rtstriggerimpuls am Gate angelegt wird, führt die Injektion des Gate-Stroms dazu, dass die internen PNP- und NPN-Transistoren des Thyristors miteinander interagieren und in einen positiven Rückkopplungszustand gelangen. Zu diesem Zeitpunkt schaltet das Ger?t schnell ein, und der Strom flie?t von der Anode zur Kathode. Nach dem Einschalten bleibt der Thyristor eingeschaltet, solange der Anodenstrom über dem Haltestrom bleibt, auch wenn das Gate-Triggersignal entfernt wird. Wenn der Anodenstrom unter den Haltestrom f?llt oder eine Rückw?rtsanodenspannung angelegt wird, kehrt der Thyristor in den Blockierzustand zurück. Durch diesen Mechanismus wird eine pr?zise Steuerung des Stroms in der Schaltung erreicht, um die Betriebsanforderungen verschiedener Stromversorgungssysteme zu erfüllen. Beispielsweise werden in Hochspannungsgleichstromübertragungssystemen eine effiziente übertragung und Umwandlung von Gleichstrom durch die pr?zise Steuerung des Ein- und Ausschaltens des 5SHY55L4500 realisiert.

•


• Nennspannung: Die rückw?rts repetitive Spitzenspannung (VDRM) kann bis zu 5500 V erreichen. Dieser hohe Spannungspegel erm?glicht es ihm, sich gut an die Spannungsanforderungen von Mittel- und Hochspannungsstromversorgungssystemen anzupassen. Sowohl in Hochspannungsverteilungs-Szenarien in industriellen Stromnetzen als auch in Hochspannungsbetriebsumgebungen von gro?en strombetriebenen Ger?ten kann es eine zuverl?ssige Garantie für die Stromumwandlung und -steuerung bieten.

• Stromtragf?higkeit: Der Kollektorstrom kann bis zu 3600 A erreichen (der genaue Wert richtet sich nach den offiziellen Daten), mit einer starken Gro?stromtragf?higkeit, die den hohen Laststrombedarf von Hochleistungsger?ten w?hrend des Betriebs erfüllen kann und eine kontinuierliche und stabile Stromversorgung unter Hochlastbedingungen gew?hrleistet. Beispielsweise spielt es in der Stromversorgung von gro?en strombetriebenen Industrieanlagen wie gro?en Walzwerken eine Schlüsselrolle.

• Betriebstemperaturbereich: Normalerweise zwischen -40 °C und +125 °C kann es sich an Temperatur?nderungen in verschiedenen Regionen und industriellen Umgebungen anpassen. Sowohl in outdoor-Stromversorgungsanlagen in kalten Regionen als auch in industriellen Produktionshallen in Hochtemperaturumgebungen kann es normal arbeiten, was seinen Anwendungsbereich stark erweitert.

•


• Hocheffiziente Schaltleistung: Auf der Grundlage der fortschrittlichen Gate-Commutationstechnologie des IGCT hat der 5SHY55L4500 eine extrem schnelle Schaltgeschwindigkeit und kann Strom-Ein- und -Ausschaltvorg?nge in einer extrem kurzen Zeit durchführen. Es zeigt sich hervorragend in Szenarien mit extrem hohen Anforderungen an die Ansprechgeschwindigkeit, wie z. B. bei schnellen Last?nderungen, und kann den Stromzustand schnell anpassen. Beispielsweise kann es bei der Einspeisung von erneuerbaren Energien in das Stromnetz bei schnellen Schwankungen der Stromerzeugung den Strom zeitnah anpassen, wodurch die dynamische Leistung und Stabilit?t des Stromversorgungssystems effektiv verbessert und die Pünktlichkeit und Genauigkeit der Stromversorgung gew?hrleistet werden.

• Hohe Zuverl?ssigkeit und Stabilit?t: Es verwendet hochwertige Halbleitermaterialien und fortschrittliche Herstellungsprozesse und folgt streng hochwertigen Qualit?tssicherungssystemen. Es kann langfristig stabil in rauen industriellen Umgebungen wie Hochtemperatur, Hochfeuchtigkeit und starker elektromagnetischer St?rung arbeiten. Dies reduziert deutlich die H?ufigkeit von Ger?teausf?llen, verringert die Anzahl der Wartungsarbeiten und die Kosten, bietet eine starke Garantie für die kontinuierliche Produktion von Unternehmen und senkt die Betriebsrisiken. Es hat einen wichtigen Anwendungsnutzen in Branchen mit hohen Anforderungen an die Ger?testabilit?t, wie der Chemie- und Metallurgieindustrie.

• Hohe Energieumwandlungseffizienz: Durch die Optimierung der internen Struktur und der elektrischen Auslegung wird der Energieverlust bei der Stromumwandlung deutlich reduziert. In Anwendungsf?llen wie Mittel- und Hochspannungsumrichtern kann es die eingegebene elektrische Energie effizient in die erforderliche Form der elektrischen Energie umwandeln, die Energieeffizienz verbessern, Unternehmen helfen, Energiekosten zu sparen, entspricht dem Konzept der Energieeinsparung und Umweltschutz und tr?gt zur nachhaltigen Entwicklung bei. Beispielsweise kann es den Energieverbrauch bei der Frequenzumrichtersteuerung von gro?en Zentralklimaanlagen effektiv reduzieren.

• Starke Anpassungsf?higkeit: Es ist gut kompatibel mit verschiedenen Stromversorgungssystemger?ten und unterschiedlichen Schaltungstopologien. Ob in traditionellen industriellen Stromversorgungssystemen oder in komplexen neuen Stromarchitekturen wie Smartgrids und der Einspeisung verteilter Energiequellen, es kann problemlos integriert und in Koordination mit anderen Ger?ten arbeiten. In Smartgrids kann es mit verschiedenen intelligenten Stromversorgungsger?ten zusammenarbeiten und somit günstige Bedingungen für den Aufbau eines vielf?ltigen und intelligenten Stromversorgungssystems schaffen.
