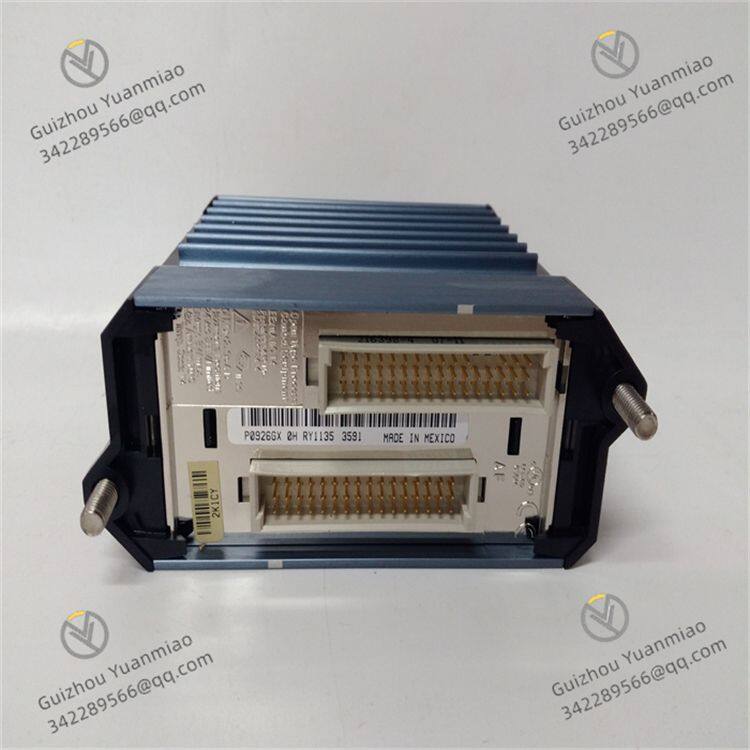

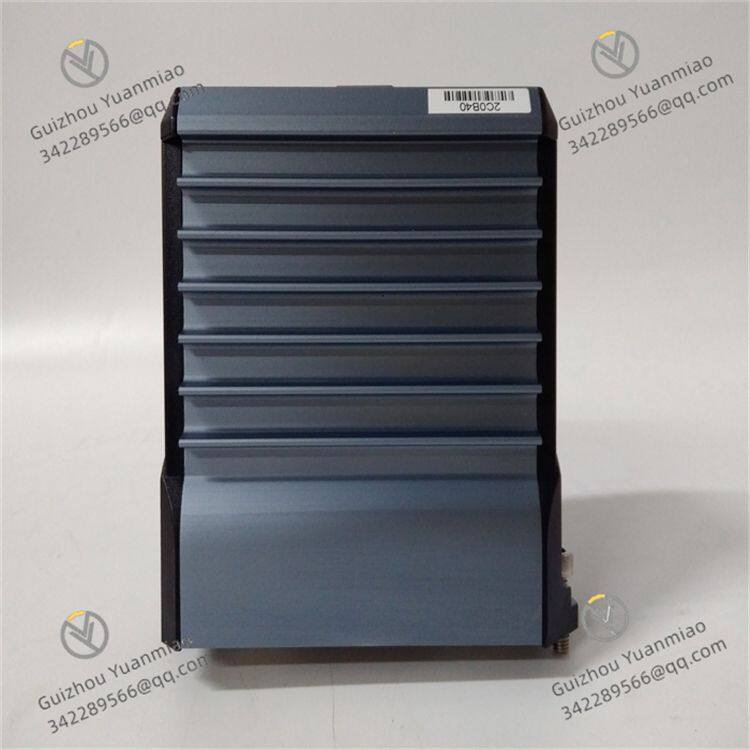

Foxboro FBM233 P0926GX Analog Input Module

I. Funktionsmerkmale

• Hochintegriertes Analog-Eingangsmodul:
  Ausgestattet mit 16 isolierten Analog-Eingangskan?len (AI), unterstützt industrielle Standardsignale (z. B. 4-20mA, 0-10V). Geeignet für die hochdichte Erfassung von Prozessparametern wie Temperatur, Druck und Durchfluss.

• Hochpr?zise Signalverarbeitung: Die AI-Kan?le zeichnen sich durch eine 16-Bit-Aufl?sung, eine Linearit?t ≤±0,05% FS und eine Abtastrate ≥500Hz aus, um die Anforderungen an hochpr?zise Messungen zu erfüllen.

• Vollkanalige elektrische Isolationsgestaltung:
  Jeder AI-Kanal ist unabh?ngig optoelektrisch isoliert mit einer Isolationsspannung ≥500V AC, wodurch effektiv Gleichtaktst?rungen unterdrückt werden und Signalkreuzkopplungen zwischen Kan?len und Ger?tesch?den verhindert werden.
• Gro?er Signalkompatibilit?tsbereich und konfigurationsflexibel:

• Die Eingangssignale unterstützen 4-20mA, 0-20mA, 0-5V, 0-10V, ±5V, ±10V usw. (konfigurierbar über die Software), kompatibel mit Drucksensoren, Temperatursensoren, Durchflussmessern und anderen Ger?ten.

• Jeder Kanal kann unabh?ngig Signaltypen, Einheiten und Alarmgrenzen einstellen, um an komplexe industrielle Anlagenanforderungen anzupassen.

• Industriegrade Umweltanpassungsf?higkeit und Statusüberwachung:

• Betriebstemperatur: -40°C bis 70°C, Schutzklasse erfüllt die Anforderungen an Staub- und Spritzwasserschutz, geeignet für raue Umgebungen wie Metallurgie, Chemie und Energie.

• Jeder Kanal ist mit unabh?ngigen LED-Anzeigeelementen (Eingangswert abnormal, Signalstatus) für die Echtzeitüberwachung und die Fehlersuche vor Ort ausgestattet.

II. Technische Parameter

III. Arbeitsweise

• Analog-Signalaufnahme- und -verarbeitungsfluss:

• Signalzugang: Die AI-Kan?le empfangen externe Sensorsignale (z. B. 4-20mA-Strom oder 0-10V-Spannung), filtern und verst?rken über Signalkonditionierungsschaltungen, um Rauschst?rungen zu eliminieren.

• Analog-Digital-Umwandlung: Wandeln Analogsignale in digitale Gr??en über einen 16-Bit-ADC um, übertragen über Optoelektrische Isolatoren an den internen Prozessor, um die Signalintegrit?t zu gew?hrleisten.

• Datenverarbeitung: Der Prozessor linearisiert und korrigiert digitale Signale, filtert (konfigurierbare Filterzeit), unterstützt die Einheitenumrechnung (z. B. Abbildung zwischen Temperatur in °C und Strom in mA) und speichert in Statusregistern.

• Kommunikations- und Statusrückmelde-Mechanismus:

• Kommuniziert in Echtzeit mit dem Steuersystem über das Modbus RTU-Protokoll, l?dt AI-Daten hoch und empf?ngt Konfigurationsbefehle.

• LED-Anzeigeelemente zeigen dynamisch den Kanalstatus an (z. B. blinkt, wenn der Eingang über die Grenzen hinausgeht, leuchtet dauerhaft an, wenn normal) für die Vor-Ort-Debugging.

IV. Installations- und Konfigurationsanleitung(I) Installationsschritte

• Sicherheits- und Umgebungsvorbereitung:

• Stromabschaltung und Tragen eines antistatischen Handgelenkbands, um statische Sch?den an Komponenten zu vermeiden.

• Die Installationsumgebung sollte weit von starken elektromagnetischen Quellen (z. B. Frequenzumrichtern, Transformatoren) entfernt sein, um sicherzustellen, dass Temperatur und Feuchtigkeit die Anforderungen erfüllen.

• Physische Installation:

• Einsetzen in die entsprechende Steckstelle der FBM-Backplane, drücken, bis die Steckstelle verriegelt ist. Wenn eine DIN-Schiene verwendet wird, befestigen Sie die Backplane mit einem Adapter.

• Kabelverbindung:
• Kabelverbindung:

• Stromsignal (4-20mA): Zwei-Draht-Sensoren verbinden direkt mit den AI-Anschlüssen (+ für Signal, - für COM); Drei-Draht/Vier-Draht-Sensoren erfordern eine externe Stromversorgung.

• Spannungssignal (0-10V): Verbinden Sie Plus- und Minuspole mit den entsprechenden Anschlüssen, gemeinsames Ende mit COM. Verwenden Sie geschirmte Kabel und eine einpunktige Erdung wird empfohlen.

• Stromversorgungskabel: Verbinden Sie mit einer 24V DC-Stromversorgung (achten Sie auf die Polarit?t), verwenden Sie geschirmte Kabel.

• AI-Kabel:

• Visuelle Inspektion:

• Best?tigen Sie, dass keine lose Anschlüsse und korrekte Verkabelung vorhanden sind. Nach dem Einschalten überprüfen Sie die PWR-Lampe (grün dauerhaft an), und die AI-Kanal-Lampen sollten nicht abnormal blinken.

(II) Konfigurationsprozess

• Werkzeuge und Verbindung:

• Verwenden Sie Foxboro's spezielle Konfigurationssoftware (z. B. FBM Konfigurationswerkzeug), um das Modul über RS-485 oder Ethernet zu verbinden.

• Parameterkonfiguration:

• Kommunikationsparameter: Setzen Sie die Modbus-Adresse (1-247), die Baudrate (bis zu 115,2kbps) und die Parit?t.

• AI-Parameter: Konfigurieren Sie die Eingangssignaltypen, Einheiten (z. B. °C, kPa), obere/untere Alarmwerte und Filterzeit (Standard 10ms) für jeden Kanal.

• Funktionsüberprüfung:

• Geben Sie manuell Standardsignale ein (z. B. 10mA an einen AI-Kanal), beobachten Sie, ob die LED-Lampen mit den Software-Anzeigewerten übereinstimmen (Fehler ≤±0,05% FS).

V. Typische Anwendungsf?lle

• Hochdichte Prozessparametererfassung:

• Chemieindustrie: Synchrones Monitoring von Temperatur und Druck an mehreren Punkten in Reaktoren, Erfassung der Durchflussverteilung in Destillationskolonnen.

• ?lraffinerie: Gro?skalige Datenerfassungssysteme für den Flüssigkeitsstand in Lagertanks und den Druck in Pipelines.

• Energie- und Stromüberwachung:

• Unterstationen: Analog-Erfassung von Spannung und Strom in mehreren Schleifen, überwachung der Transformatoren?ltemperatur und der Wicklungstemperatur.

• Photovoltaik/Windkraft: Zentralisierte Signalverarbeitung für mehrere Sensorgruppen (z. B. Windgeschwindigkeit, Temperatur der Photovoltaikmodule).

• Umweltschutz und kommunale Ingenieurwesen:

• Kl?ranlagen: Erfassung von pH-, Trübungs- und COD-Parametern an mehreren Stationen, Verknüpfte Steuerung mit PLC.

• Stadtrohrnetze: Mehrpunktüberwachung von Wasserversorgungsdruck und -durchfluss, um intelligente Wassermanagementsysteme aufzubauen.

VI. Vergleich mit FBM232/P0926GW (Erweiterte Referenz)

VII. Fehlerbehebungsschlüsselpunkte
