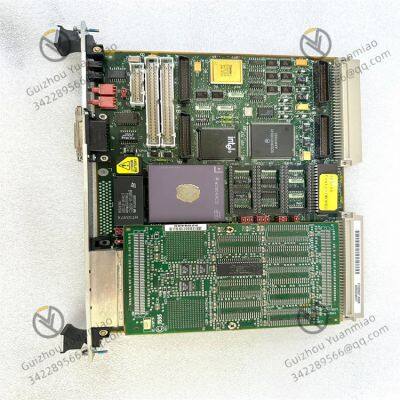

MOTOROLA MVME162-262 Doppelebenen-VME-Steuermodul

Leistungseigenschaften

Prozessor: Es kann mit einem 25-MHz-MC68LC040-verbesserten 32-Bit-Mikroprozessor ausgestattet werden, der über einen 8-KB-Cache und eine MMU (Memory Management Unit) verfügt. Optional kann es auch mit einem 25-MHz-MC68040-32-Bit-Mikroprozessor ausgestattet werden. Auf dieser Grundlage integriert es auch eine FPU (Floating-point Unit), die Gleitkommaoperationen effizienter bearbeiten kann.

Speicherkonfiguration: Es ist mit 1 MB, 4 MB oder 8 MB gemeinsam genutztem DRAM ausgestattet, das mit Parit?tsschutz versehen ist, um die Genauigkeit der Datenspeicherung und -übertragung zu gew?hrleisten. Darüber hinaus gibt es 512 KB SRAM, das mit einer Reservebatterie ausgestattet ist und dazu dient, wichtige Daten und Systemkonfigurationsinformationen bei Stromausfall aufzubewahren.

Speicherfunktion: Es ist mit 1 MB Flash-Speicher ausgestattet, der zum Speichern von On-Board-Monitoren, Debugger-Programmen oder benutzerdefiniertem Firmware verwendet werden kann. Gleichzeitig gibt es auch eine 32-Pin-PLCC-EPROM-Steckdose, die es Benutzern erleichtert, nach Bedarf EPROM zu installieren.

Schnittstellentyp:

VME-Bus-Schnittstelle: Sie verwendet den VME-ChiP2-Chip und unterstützt die Funktion des VME-Bus-Systemcontrollers. Sie kann die Datenübertragung zwischen dem lokalen Bus und dem VME-Bus realisieren. Die Busbreite umfasst A16/A24/A32, D8/D16/D32 und unterstützt auch die D64-Blockübertragung. Sie verfügt über eine Hochleistungs-DMA-Funktion.

Serielle Schnittstelle: Es werden zwei serielle Schnittstellen bereitgestellt. Eine davon ist EIA-232-D DCE, und die andere kann als EIA-232-D oder EIA-530 DCE/DTE konfiguriert werden, angetrieben vom Zilog Z85230-Serienportcontroller, was die Kommunikation mit anderen Ger?ten mit seriellen Schnittstellen erleichtert.

Ethernet-Schnittstelle: Es ist eine optionale Schnittstelle für einen lokalen Netzwerk-Ethernet-Transceiver mit 32-Bit-Lokalbus-DMA (Intel 82596CA-Controller) verfügbar, die eine Netzwerkverbindung herstellen kann und die Dateninteraktion und Fernsteuerung zwischen dem Modul und anderen Ger?ten über das Netzwerk erleichtert.

SCSI-Bus-Schnittstelle: Es kann eine SCSI-Bus-Schnittstelle mit 32-Bit-Lokalbus-Burst-DMA (NCR 53C710-Controller) ausgew?hlt werden, um SCSI-Ger?te anzuschlie?en und die Anforderungen an die Speicherung von Gro?mengen an Daten oder die Hochgeschwindigkeitsdatenübertragung zu erfüllen.

IndustryPack-Schnittstelle: Es ist mit vier MVIP-IndustryPack-Schnittstellen ausgestattet, die einen 32-Bit-Datenpfad für IndustryPack-Module bieten. Es kann verschiedene Funktionsmodule wie I/O-Module und Steuerungsmodule anschlie?en, um die Funktionserweiterung zu erreichen.

Timer: Es integriert sechs 32-Bit-Timer, von denen vier nicht mit dem VMEbus ausgestattet sind. Es umfasst auch einen programmierbaren Watchdog-Timer, der zum Ausl?sen von geplanten Aufgaben und zur überwachung des Betriebszustands des Systems verwendet werden kann, um den stabilen Betrieb des Systems zu gew?hrleisten.

Weitere Merkmale: Das Frontpanel ist mit zwei Tastenschaltern (ABORT und RESET) ausgestattet, die es Benutzern erleichtern, Notstopp- und Reset-Operationen auszuführen. Es gibt auch acht LED-Anzeigelampen, die jeweils zur Anzeige von Systemzustandsinformationen wie FAIL (Fehler), STAT (Zustand), RUN (Betrieb), SCON (Seriellenportsteuerung), LAN (Ethernet-Zustand), FUSE (Sicherungszustand), SCSI (SCSI-Schnittstellenzustand) und VME (VME-Bus-Zustand) verwendet werden.

Energieversorgungsanforderungen: Es wird eine +5 V (±5%)-Gleichstromversorgung ben?tigt, mit einem typischen Strom von 3,5 A und einem maximalen Strom von 4,5 A.

Betriebsumgebung: Der Speichertemperaturbereich liegt zwischen -40 °C und +85 °C, und die relative Luftfeuchtigkeit betr?gt 5% bis 90% (nicht kondensierend). Normalerweise kann in einer Umgebung von 55 °C die Zwangslüftung durch einen 100-CFM-Axialventilator den normalen Betrieb des Moduls gew?hrleisten.

Anwendungsbereich

Industrieautomatisierung: Es kann in automatisierten Produktionslinien von Fabriken verwendet werden, um die Echtzeitsteuerung und -überwachung von Produktionsausrüstungen zu erreichen und den pr?zisen Betrieb des Produktionsprozesses zu gew?hrleisten. Es ist auch für Datenerfassungssysteme geeignet, die verschiedene Daten w?hrend des Produktionsprozesses wie Temperatur, Druck, Geschwindigkeit usw. sammeln, um Datenunterstützung für die Produktionsoptimierung und Qualit?tskontrolle bereitzustellen.

Verkehrssystem: Es kann in Verkehrsampelsteuerungssystemen angewendet werden, um die Dauer der Ampelsignale in Echtzeit gem?? dem Verkehrsfluss anzupassen und die Effizienz des Verkehrsdurchgangs zu verbessern. Es kann auch für die Fahrzeugidentifizierung und -verwaltung in intelligenten Verkehrssystemen verwendet werden, wie z. B. im ETC-System an Autobahn-Tollpl?tzen und der Fahrzeugzugangskontrolle in Parkh?usern.

Medizinische Ger?te: Es kann in medizinischen Bildgebungsger?ten wie CT und MRT verwendet werden, um an der Verarbeitung von Bilddaten und der Ger?te Steuerung teilzunehmen und die hochwertige Ausgabe von Bildern zu gew?hrleisten. Es kann auch in Laborinstrumenten wie Zentrifugen und Biochemieanalysatoren angewendet werden, um die pr?zise Steuerung der Instrumente und die Datenerfassung und -analyse zu erreichen.

Kommunikationsger?te: Es kann als Teil eines Basisstationencontrollers dienen, der für Aufgaben wie die Signalverarbeitung, die Ressourcenzuordnung und die Verwaltung von Kommunikationsprotokollen der Basisstation verantwortlich ist. Es kann auch für die Steuerung und Verwaltung anderer Kommunikationsger?te verwendet werden, um den stabilen Betrieb des Kommunikationssystems und die effiziente Datenübertragung zu gew?hrleisten.

Luft- und Raumfahrt: Es ist für Navigationssysteme von Flugzeugen geeignet, um Navigationsdaten zu verarbeiten und Piloten genaue Fluginformationen bereitzustellen. Es kann auch in Flugsteuerungssystemen angewendet werden, um die Fluglage, die Motoren usw. des Flugzeugs zu steuern und die Flugf?higkeit und -stabilit?t zu gew?hrleisten.

Energieverwaltung: Es kann in Stromsubstationen verwendet werden, um Parameter wie Spannung und Strom im Stromsystem zu überwachen und zu steuern und die Stabilit?t der Stromversorgung zu gew?hrleisten. Es kann auch in Energiemonitoring-Systemen angewendet werden, um die Energieproduktion, -verteilung und -nutzung in Echtzeit zu überwachen und die effiziente Energieverwaltung und die Energieeinsparziele zu erreichen.

Test- und Messger?te: In wissenschaftlichen Forschungs- und Laborumgebungen k?nnen Datenerfassungseinrichtungen verwendet werden, um experimentelle Daten schnell und genau zu sammeln. Es kann auch in experimentellen Steuerungssystemen verwendet werden, um die experimentellen Bedingungen und -abl?ufe pr?zise zu steuern und somit die Genauigkeit und Wiederholbarkeit von Experimenten zu verbessern.

Milit?ranwendungen: Es kann für Aufgaben wie Navigation, Kommunikation, Steuerung und überwachung von milit?rischen Ger?ten verwendet werden, wie z. B. im Feuersteuerungssystem von Panzern und im Flugsteuerungssystem von unbemannten Luftfahrzeugen, um die strengen Anforderungen des milit?rischen Bereichs an Zuverl?ssigkeit und Hochleistung zu erfüllen.
