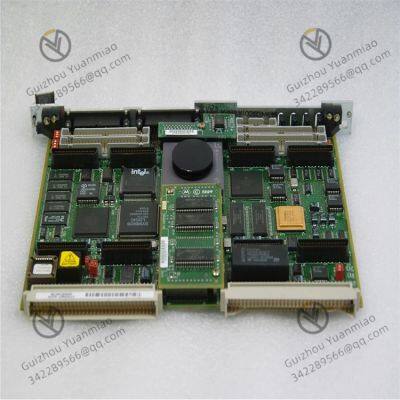

MVME162-533 Motorola Hochleistungs-Eingebetteter Controller

Der MVME162-533 ist ein Hochleistungs-Eingebetteter Controller, der von Motorola eingeführt wurde und zur MVME162-Serie geh?rt. Er ist speziell für raue Umgebungen wie industrielle Automatisierung, Luft- und Raumfahrt sowie Kommunikation konzipiert. Im Folgenden finden Sie eine detaillierte Einführung seiner Kernfunktionen und technischen Spezifikationen:

• Ausgestattet mit einem PowerPC 603e-Prozessor, der mit 333 MHz l?uft und auf einer 32-Bit-RISC-Architektur basiert. Er bietet eine Ganzzahlleistung von 220 MIPS und eine Flie?kommaleistung von 110 MFLOPS (IEEE 754-Standard). Im Vergleich zum Vorg?nger MC68040 ist die Leistung um mehr als das 10-fache verbessert und unterstützt komplexe Algorithmen und Multitasking.

• 16KB Befehls-Cache + 16KB Daten-Cache zur Reduzierung der Speicherzugriffsverz?gerung.

• Integriert mit MMU (Memory Management Unit), unterstützt virtuellen Speicher und Speicherschutz und ist mit Betriebssystemen wie VxWorks und Linux kompatibel.

•


• Unterstützt A32/D32- und A24/D16-Modi mit einer maximalen Datenübertragungsrate von 40MB/s.

• Hat Bus-Master- und Slave-Funktionen und unterstützt die kollaborative Arbeit mehrerer Prozessoren.

• 2 RS-232/RS-422-Serialschnittstellen: Maximale Baudrate von 921.6kbps, unterstützt industrielle Protokolle (z. B. Modbus).

• 10/100Mbps Ethernet-Schnittstelle: Unterstützt TCP/IP- und UDP-Protokolle für Netzwerkkommunikation und Fernüberwachung.

• USB 1.1-Schnittstelle: Für die Verbindung externer Ger?te oder Systemdebugging.

• 4 IndustryPack?-Slots: K?nnen Module wie A/D-Wandler, D/A-Ausg?nge und digitale Ein/Ausg?nge zugreifen, um die Systemfunktionen zu erweitern.

• Optionale SCSI-Schnittstelle: Unterstützt Speicherger?te wie Festplattenlaufwerke und Magnetbandlaufwerke mit einer übertragungsrate von bis zu 5MB/s.

•


• Betriebstemperatur: -20°C bis +60°C (Standardtyp), -40°C bis +85°C (Breitbandtyp).

• Schwingungsfestigkeit: 5-2000Hz, 1.5g (Betriebszustand).

• Sto?festigkeit: 30g (11ms), entspricht dem MIL-STD-810F-Standard.

• Gespeist durch +5V DC mit einem typischen Stromverbrauch von 15W, unterstützt Stromredundanz-Backup.

• Eingebauter Watchdog-Timer zur Verhinderung von Systemabstürzen und Verbesserung der Zuverl?ssigkeit.

•


• Hochgeschwindigkeitsbewegungssteuerung (z. B. mehrachsige Roboter, CNC-Fr?smaschinen).

• Prozessüberwachungssysteme (z. B. chemische Reaktoren, Stromsubstationen).

• Datenverarbeitung für Flugsimulatoren.

• Bodentestplattformen für Avionikausrüstung.

• Base Transceiver Station (BTS)-Controller.

• Netzwerkprotokollverarbeitung und -konvertierung.

• Front-End-Verarbeitung medizinischer Bildgebungsger?te (z. B. CT-Scans).

• Laborautomatisierungssysteme.

•


• Data throughput: Limited by the VME bus bandwidth (up to 40MB/s), not suitable for ultra-large data transmission (such as video streams).

• Expandability: The 6U form factor is relatively large, and space limitations need to be considered in high-density integration scenarios.

• Software ecosystem: Dependent on traditional RTOS (such as VxWorks), with limited support for new Linux drivers.
