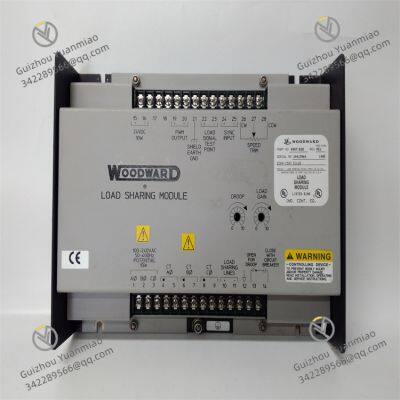

Woodward 9907-838 Lastaufteilungsmodul

Abnormale Eingangsspannung (unter 20VDC oder über 30VDC).

Lockere oder kurzgeschlossene Stromkabel oder ein defekter Innenfuse.

Besch?digtes Strommodul (z. B. gew?lbter Kondensator, verbrannter Chip).

Verwenden Sie ein Multimeter, um die Eingangsspannung zu prüfen und sicherzustellen, dass sie innerhalb von 24VDC±15% liegt. überprüfen Sie die Stromversorgungsschaltung (z. B. Schutzschalter, Kabel).

Ziehen Sie die Stromklemmen fest, ersetzen Sie die Sicherungen (falls austauschbar). Wenden Sie sich an den Hersteller, wenn das interne Strommodul besch?digt ist.

Leitungswiderstand, Kurzschluss oder schlechter Kontakt in den Sensorkabeln (z. B. oxidierte Steckverbinder).

Falscher Sensor-Montageabstand (Abstand zwischen magnetischer Sonde und Zahnrad überschreitet den Bereich von 0.5~2mm).

Besch?digter Sensor (z. B. Spulenfehler, verzerrte Signalausgabe).

Messung des Sensorkabelwiderstands mit einem Multimeter (normalerweise einige hundert Ohm). Ersetzen Sie fehlerhafte Kabel oder Steckverbinder und stellen Sie sicher, dass das Abschirmungselement geerdet ist.

Kalibrieren Sie erneut den Sensor-Montageabstand, messen Sie und fixieren Sie ihn mit einem Dickenmesser, um Vibrationen zu vermeiden.

Testen Sie mit einem Sensor des gleichen Modells; wenn das Signal wiederhergestellt wird, ersetzen Sie den Sensor.

Schlechter Kontakt in den Ausgangskabeln oder die Last überschreitet den Nennwert (z. B. hoher Stellgliedwiderstand).

Fehler in der Ausgangstreiberschaltung (z. B. Transistorbruch, Operationsverst?rkerfehler).

Falsche interne Konfiguration (z. B. unkalibrierter Ausgangsbereich).

überprüfen Sie die Ausgangskabelverbindungen, verwenden Sie ein Oszilloskop, um die Wellenform des Ausgangssignals zu messen, ersetzen Sie die Kabel, wenn etwas abnormal ist.

Zeigen Sie den Status des Ausgangskanals über die Diagnosefunktionen des Controllers an (z. B. Software des übergeordneten Computers). Reparieren Sie die Leiterplatte oder ersetzen Sie das Modul, wenn ein Hardwarefehler auftritt.

Kalibrieren Sie die analogen Ausg?nge erneut (z. B. legen Sie die entsprechenden Werte für 4mA/20mA über die Frontpanel-Tasten oder die Software fest).

H?ufige Last?nderungen oder Verz?gerung der Stellgliedreaktion (z. B. festgefahrenes elektrohydraulisches Servoventil).

Das Drehzahlrückkopplungssignal wird durch elektromagnetische St?rungen beeinflusst (z. B. nicht abgeschirmte Kabel in der N?he von Hochleistungseinrichtungen).

Stimmen Sie die PID-Parameter erneut ab: erh?hen Sie zun?chst die Integrationszeit, verringern Sie den Proportionalgewinn und optimieren Sie schrittweise für Stabilit?t (siehe das Debugging-Handbuch des Herstellers).

überprüfen Sie den reibungslosen Betrieb des Stellglieds, reinigen Sie oder ersetzen Sie das Servoventil, stellen Sie sicher, dass es keine Leckagen im Hydrauliksystem gibt.

Installieren Sie Abschirmhüllen für die Drehzahlsensor-Kabel, halten Sie sie von Stromkabeln fern und erden Sie an einem einzigen Punkt.

Falsche Verdrahtung der Kommunikationskabel (z. B. umgekehrte RS-485-Polarit?t) oder unpassende Parameter wie Baudrate und Datenbits.

Besch?digter Kommunikationsschnittstellen-Chip oder inkompatible Firmwareversion des Controllers mit der Software.

Elektromagnetische St?rungen vor Ort verursachen Signalverzerrungen (z. B. in der N?he von Frequenzumrichtern, Motoren).

Best?tigen Sie die Verdrahtung der Kommunikationskabel (A/B-Leitungen entsprechen RS-485±). überprüfen Sie die Kommunikationsparameter des Controllers (Baudrate, Parit?t) über das Frontpanel-Menü, um sie mit den Einstellungen des übergeordneten Computers übereinzustimmen.

Versuchen Sie, die Kommunikationsschnittstelle zu ersetzen (z. B. verwenden Sie einen USB-RS485-Konverter). Senden Sie es zur Reparatur, wenn der Chip besch?digt ist.

Installieren Sie Isolatoren oder überspannungsschutzger?te in der Kommunikationsleitung, halten Sie sie von St?rquellen fern.

Zu niedrige Einstellung der überdrehzahlschwelle oder momentan abnormes Drehzahlsignals des Sensors (z. B. fehlende Z?hne, Vibrationen verursachen Fehlinterpretationen von Impulsen).

Abnormale interne Drehzahlberechnungslogik (z. B. Softwarefehler).

überprüfen Sie die überdrehzahlschutzparameter (z. B. legen Sie die Schwelle auf 110%~115% der Nenndrehzahl fest), kalibrieren Sie die Drehzahlsensor-Signale erneut (z. B. überprüfen Sie die korrekte Einstellung der Z?hnezahl).

Aktualisieren Sie die Firmware des Controllers auf die neueste Version. Wenn die falschen Abschaltungen weiterhin auftreten, wenden Sie sich an den Hersteller, um die Algorithmusprobleme zu untersuchen.
