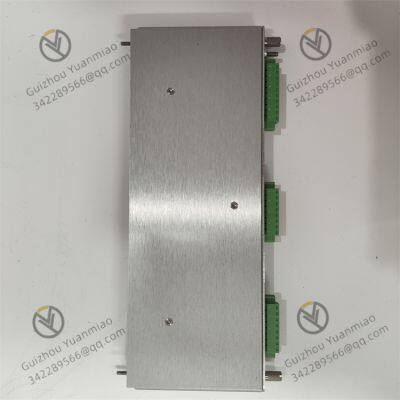

BENTLY 3500/72M Zwei-Kanal-Schwingungsüberwachungsmodul

BENTLY  3500/72M  Zweikanaliges VibrationsüberwachungsmodulModul

Kernleistung

F?higkeit zur Mehrparameter-Fusionsmessung

Messart:

Wellenvibration (Wirbelstromsensor): Echtzeitüberwachung der radialen Verschiebung des Rotors relativ zum

Lager (Spitze-zu-Spitze-Wert), typischerweise im Bereich von 0-508μm (0-0.020 Zoll);

Lagervibration (Geschwindigkeits-/Beschleunigungssensor):

Geschwindigkeitsmodus: Messung der Vibrationsgeschwindigkeit (Effektivwert) des Lagergeh?uses, Bereich 0-25.4mm/s

(0-1.0 Zoll/s);

Beschleunigungsmodus: Messung der Vibrationsbeschleunigung (Effektivwert) des Lagergeh?uses, Bereich 0-100g

(optional);

Wellenexzentrizit?t: Synchronüberwachung der Exzentrizit?t des Rotors (Spitze-zu-Spitze-Wert), um Rotorbiegung

oder Unwuchtprobleme zu diagnostizieren.

Zweikanalige unabh?ngige überwachung: Jeder Kanal kann unabh?ngig mit Sensortypen (Wirbelstrom/

Geschwindigkeit/Beschleunigung) konfiguriert werden und unterstützt die gleichzeitige überwachung von Vibrationssignalen in zwei radialen Richtungen (z.B. X/Y-Achsen) oder an verschiedenen Positionen innerhalb desselben Achssystems.

2. Hochpr?zise Signalverarbeitungstechnologie

Hardwaremerkmale:

Abtastrate: Bis zu 10kHz für einen einzelnen Kanal, um die Erfassung von hochfrequenten Vibrationsdetails sicherzustellen.

Aufl?sung: 16-Bit-A/D-Wandlung, Linearit?t ≤±0,5% des vollen Skalbereichs, Messgenauigkeit ±1μm (Wellenvibration) oder

±0,1mm/s (Geschwindigkeitsvibration);

St?rsicherer Entwurf: Eingebaute EMI/RFI-Filterung, unterstützt stabile Messungen in komplexen elektromagnetischen

Umgebungen von Industrieanlagen.

Signalanalysefunktion:

Spektralanalyse: Unterstützt FFT (Fast Fourier Transformation), kann 1x, 2x, 3x... Gleichfrequenzvervielfachungen berechnen, um charakteristische Frequenzen wie Unwucht, Fehlausrichtung und Lagerfehler zu identifizieren;

Zeitdom?nen-Wellenform: Echtzeitausgabe von Vibrationswellenformdaten zur Unterstützung bei der Fehlersuche;

Filterkonfiguration: Tiefpass-, Hochpass- und Bandpassfilterung (10Hz-1kHz) k?nnen eingestellt werden, um

Umgebungsger?uschst?rungen zu eliminieren.

3. Flexible Alarm- und Schutzmechanismen

Mehrstufige Schwelleneinstellungen: Jeder Kanal unterstützt zwei Schwellenstufen, Warnung und Gefahr, und die Verz?gerungszeit (0-30 Sekunden) kann unabh?ngig konfiguriert werden.

Ausgangssignal:

Analogwert: 4-20mA-isolierte Ausgabe (2 Kan?le pro Kanal, jeweils entsprechend dem Originalwert und dem Spektralwert), Last ≤500Ω;

Digitalwert: Echtzeitdaten, Wellenformen und Analyseergebnisse werden über den 3500-Systembus übertragen,

unterstützt die Integration mit PLC/DCS-Systemen.

Relaisausgabe: Wenn das Modul fehlerhaft ist oder die Parameter den Grenzwert überschreiten, kann es das externe Relais ausl?sen, um zu handeln (z.B. Alarmleuchte, Abschaltverriegelung).

4. Industriegrade Zuverl?ssigkeitsgestaltung

Umgebungsanpassungsf?higkeit

Betriebstemperatur: -40°C bis + 70°C, Lagertemperatur: -40°C bis + 85°C

Schutzgrad: Erfüllt den IP54-Standard (eingebaut in einem 3500-Rahmen), vibrationsfest (Spitzenwert von 50g)

 und sto?fest (Spitzenwert von 500g);

Redundanz- und Wartungsmerkmale:

Unterstützt Hot Plugging (Betrieb nach Stromausfall), erleichtert das Online-Austauschen von Modulen;

Selbsttestfunktion: überprüft automatisch die Sensorverbindungen beim Start, diagnostiziert Hardwarefehler, und die LED-Anzeige zeigt den Betriebszustand in Echtzeit an (normal/alarm/fehler).

5. Kompatibilit?t und Systemintegration

Sensoranpassung

Wirbelstromsensor: Unterstützt BENTLY 3300/3400-Serie-Sonden (z.B. 330102, 330903);

Geschwindigkeitssensor: Kompatibel mit BENTLY 330500-Serie oder Drittanbieter-Magnetelektrogeneratoren;

Beschleunigungssensor: Unterstützt IEPE (integrierte Piezoelektrik)-Beschleunigungsmesser (erfordert externe Anregungskonfiguration)

Systemschnittstelle: über das TriconEX- oder Modbus-Kommunikationsprotokoll des 3500-Rahmens wird es mit dem übergeordneten Computer (z.B. BENTLY Nevada System 1) oder Drittanbieter-überwachungssystemen verbunden, um Datenspeicherung und

Trendanalyse zu erm?glichen.

Typische Anwendungsf?lle

Turbinen-/Generatorwellenvibrationsüberwachung: Echtzeitüberwachung der radialen Rotorvibration und Identifizierung von Fehlern wie Unwucht (1x-Frequenz) und Fehlausrichtung (2x-Frequenz) durch Spektralanalyse;

Kompressorlagervibrationsüberwachung: Bewertung des Lagerverschlei?zustands mit dem Geschwindigkeits-/Beschleunigungsmodus und Erfassung von frühen Fehlermerkmalen (z.B. hochfrequenter Schlag bei W?lzk?rperbesch?digung);

Gesundheitsdiagnose von Lüfter-/Pumpenausrüstung: Basierend auf Vibrations-Trendanalyse Vorhersage der verbleibenden Lebensdauer der Ausrüstung und Optimierung von Wartungspl?nen;

Schutz von kritischen Anlagen in Kernkraftwerken/Petrochemie: Erfüllt Industriestandards wie API 670 und ISO

10816, bietet Redundanzüberwachungsl?sungen für Hochzuverl?ssigkeits-Szenarien.
