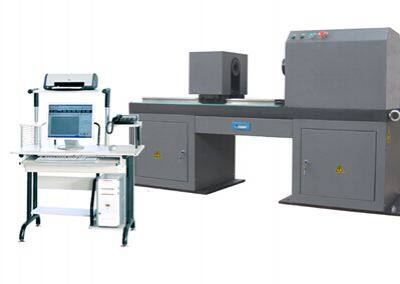

Vollautomatische Bolzen-Drehmomentprüfausrüstung Bolzen-Drehmoment- und Drehwinkelprüfger?t

1. Anwendung

Die Prüfmaschine misst haupts?chlich die Axialkraft und das Drehmoment (oder den Drehmomentkoeffizienten) des hochfesten Bolzenverbindungspaares (M16 - M39) mit gro?er Sechskantmutter.

Die Anlage wird automatisch über ein Zykloiden-Nadelnradgetriebe belastet, verfügt über eine importierte Linearschiene, eine vollst?ndig chinesische Bedienoberfl?che, wird von einem Mikrocomputer gesteuert und kann automatisch anziehen, l?sen und zurücksetzen. Es gibt intelligente Hinweise w?hrend des Betriebs, und die Bedienung ist bequem und schnell.

Wenn die Axialkraft den standardm??igen Sollwert erreicht, wird der Detektor automatisch die Prüfdaten aufzeichnen, der Computer berechnet automatisch die durchschnittliche Axialkraft, den durchschnittlichen Drehmomentkoeffizienten, die Standardabweichung und den Variationskoeffizienten der Probe und kann das ausgegebene Drehmoment, die Axialkraftkurve, die Drehmomentkurve usw. anzeigen. Gleichzeitig verfügt der Detektor über die Funktionen der Parametersetzung, Kalibrierung, Drucken und Ausgeben von Datenberichten.

2. Prüfstandard:

ISO 16047: Befestigungselemente -- Drehmoment/Anzugskraftprüfung

EN 14399 - 2: Hochfeste strukturelle Bolzenverbindungen zur Vorspannung.

DIN 2510 - 5: Schraubverbindungen mit verjüngtem Schaft und Sechskantmutter.

DIN 2510 - 6: Gewindekappenmuttern für Schrauben mit verjüngtem Schaft.

ASTM A320 / A320M: Standard-Spezifikation für Legierungsstahl- und Edelstahlschrauben für Tieftemperaturanwendungen;

ASTM A325: Standard-Spezifikation für strukturelle Schrauben aus Stahl, w?rmebehandelt, Mindestzugfestigkeit 120/105 ksi;

3. Technische Parameter:

3.1 Hochfester Bolzendrehmomentprüfstand

3.2 Spannung: 380V; Leistung: 2.0kW

3.3 Prüf-Axialkraft: 40 ≤ 1000kN;

3.4 Prüf-Drehmoment: 100 ≤ 5000 Nm;

3.5 Messung der Bolzenspezifikation: Drehmoment, Axialkraft und Koeffizient des gro?en Sechskantbolzens M16 / 39,

3.6 Durchmesser der Drehscherbolzen: M16 ≤ M30, St?rkeklasse 8.8 ≤ 12.9

3.7 Gemessene Bolzenl?nge: 60 - 480mm

3.8 Der Fehler der Axialkraftanzeige betr?gt ±1%;

3.9 Wiederholbarkeit der Axialkraft: 1%;

3.10 Axialaufl?sung: 0.1KN

3.11 Nullpunktdrift des Axialkraftmessger?ts (2h) FS: ±5 × 10-4.

3.12 Drehmomentanzeige-Fehler: ±1%;

3.13 Drehmomentwiederholbarkeit: 1%;

3.14 Drehmomentaufl?sung: 0.1 NM.
